434-00

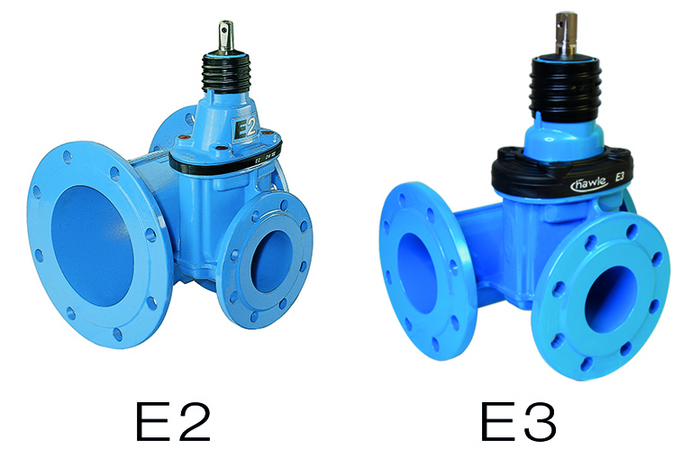

E2 kombi T zasun sa prirubnicama

Kombi T zasun s jednakim ili reduciraniom zasunom na odvojku. Sa svih strana prirubnice prema EN 1092-2. Idealan zasun za ugradnju u okna i uske prostore (npr. okna s vodomjerima ili okna za smanjivanje tlaka).

Manipulacija ručnim kolom, ugradbenom garniturom ili elektro pogonom (na upit).

Upotreba u području plinoopskrbe:
Ispitivanje prema DIN 3230-5, za PG-1 ili PG-3; Isporuka sa potvrdom o ispitivanju 3.1 prema EN 10204, za prema DIN 3230-5 provedenu provjeru brtvljenja i čvrstoće.

Čitaj dalje reduce
Materijal: Kućište: GJS-400, Hawle epoksidna praškasta zaštita
Vreteno: nehrđajući čelik St 1.4162 (Duplex)
Matica vretena: mesing
Zasunska ploča: GJS-400, izvana i iznutra vulkanizirano EPDM-om prema DVGW W 270 za vodu odnosno NBR-om za plin
Brtva: EPDM prema DVGW W 270 za vodu odnosno NBR za plin
Max. radni tlak: Plin: 16 bar
Pitka voda: 16 bar
Medij Pitka Voda / Plin

Kombi T zasun s jednakim ili reduciraniom zasunom na odvojku. Sa svih strana prirubnice prema EN 1092-2. Idealan zasun za ugradnju u okna i uske prostore (npr. okna s vodomjerima ili okna za smanjivanje tlaka).

Manipulacija ručnim kolom, ugradbenom garniturom ili elektro pogonom (na upit).

Upotreba u području plinoopskrbe:
Ispitivanje prema DIN 3230-5, za PG-1 ili PG-3; Isporuka sa potvrdom o ispitivanju 3.1 prema EN 10204, za prema DIN 3230-5 provedenu provjeru brtvljenja i čvrstoće.

Kontakt osoba
Moj izbor
Kat.br.

DN1
PN
DN2
Izvedba priklju
L
E
H
etverokut vretena
 Medij Težina A-Text Košarica
4340800803
 80 10/16 80 Typ E3 280 mm 170 mm 315 mm 17,3 mm 23,60 kg
4341000803
 100 10/16 80 Typ E3 280 mm 200 mm 345 mm 17,3 mm 25,20 kg
4341001003
 100 10/16 100 Typ E3 310 mm 200 mm 345 mm 19,3 mm 33,75 kg
4341250803
 125 10/16 80 Typ E3 280 mm 200 mm 420 mm 17,3 mm 29,00 kg
4341500653
 150 10/16 65 Typ E3 260 mm 210 mm 435 mm 17,3 mm 33,00 kg
4341500803
 150 10/16 80 Typ E3 280 mm 220 mm 435 mm 17,3 mm 36,50 kg
4341501003
 150 10/16 100 Typ E3 310 mm 220 mm 435 mm 19,3 mm 40,50 kg
4341501503
 150 10/16 150 Typ E3 400 mm 250 mm 435 mm 19,3 mm 55,20 kg
4342000803
 200 10 80 Typ E3 280 mm 250 mm 540 mm 17,3 mm 47,50 kg
4342001003
 200 10 100 Typ E3 310 mm 250 mm 540 mm 19,3 mm 49,30 kg
4342001503
 200 10 150 Typ E3 400 mm 275 mm 540 mm 19,3 mm 68,20 kg
4342002003
 200 10 200 Typ E3 460 mm 295 mm 540 mm 24,3 mm 77,00 kg
4342010803
   16   Typ E3 280 mm 250 mm 540 mm 17,3 mm 47,50 kg
4342011003
 200 16 100 Typ E3 310 mm 250 mm 540 mm 19,3 mm 51,00 kg
4342011503
 200 16 150 Typ E3 400 mm 275 mm 540 mm 19,3 mm 63,00 kg
4342012003
 200 16 200 Typ E3 460 mm 295 mm 540 mm 24,3 mm 77,00 kg
Moj izbor

Kataloški brojevi i cijene kod primjene u području plinoopskrbe na upit.
