415-00

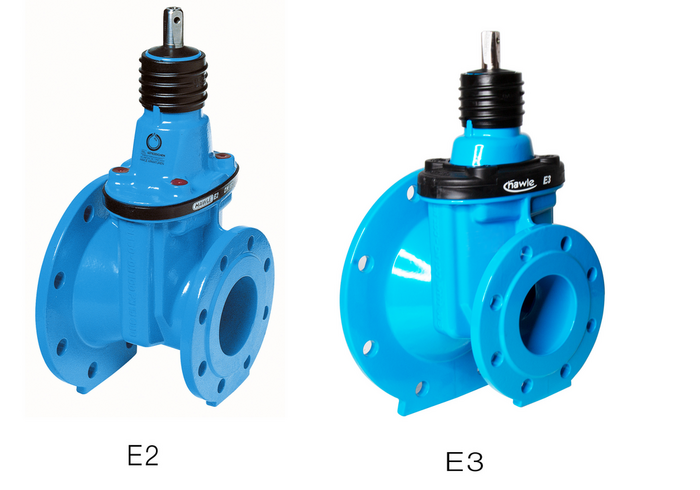

E2 i E3 zasun sa redukcijom

Zasun sa redukcijom - prirubnički (prirubnica prema EN 1092-2), sa različitim nazivnim promjerima priključenja ( moguće kombinacije u tablici ). Zasun se uvijek nalazi na manjem nazivnom promjeru. Zasun sa redukcijom je idealan za primjenu u oknima i uskim prostorima (npr. okna s vodomjerima ili okna za smanjivanje tlaka) jer se u jednom komadu kombiniraju dva komada - zasun i redukcijski fazonski komad - čime se štedi jedan fazonski komad, odnosno štedi se na duljini ugradnje.

Manipulacija ručnim kolom, ugradbenom garniturom ili elektro pogonom (na upit).

Ugradbena duljina:
Osnovni red 14 prema DIN EN 558-1

Čitaj dalje reduce
Materijal: Kućište: GJS-400, Hawle epoksidna praškasta zaštita
Vreteno: nehrđajući čelik St 1.4162 (Duplex)
Matica vretena: mesing
Zasunska ploča: GJS-400, izvana i iznutra vulkanizirano EPDM-om prema KTW-BWGL za vodu
Brtva: EPDM prema KTW-BWGL za vodu
Max. radni tlak: Pitka voda: 16 bar
Medij Pitka Voda

Zasun sa redukcijom - prirubnički (prirubnica prema EN 1092-2), sa različitim nazivnim promjerima priključenja ( moguće kombinacije u tablici ). Zasun se uvijek nalazi na manjem nazivnom promjeru. Zasun sa redukcijom je idealan za primjenu u oknima i uskim prostorima (npr. okna s vodomjerima ili okna za smanjivanje tlaka) jer se u jednom komadu kombiniraju dva komada - zasun i redukcijski fazonski komad - čime se štedi jedan fazonski komad, odnosno štedi se na duljini ugradnje.

Manipulacija ručnim kolom, ugradbenom garniturom ili elektro pogonom (na upit).

Ugradbena duljina:
Osnovni red 14 prema DIN EN 558-1

Kontakt osoba
Moj izbor
Kat.br.

DN1
DN2
PN
Izvedba priklju
L
B
H
H1
etverokut vretena
 Medij Težina A-Text 3D Košarica
4150651003
 100 65 10/16 Typ E3 180 mm 180 mm 415 mm 305 mm 17,3 mm 15,00 kg
4150801003
 100 80 10/16 Typ E3 190 mm 180 mm 423 mm 313 mm 17,3 mm 20,00 kg
4150801253
 125 80 10/16 Typ E3 200 mm 180 mm 438 mm 313 mm 17,3 mm 21,50 kg
4150801503
 150 80 10/16 Typ E3 200 mm 180 mm 455 mm 313 mm 17,3 mm 23,50 kg
4151001253
 125 100 10/16 Typ E3 200 mm 213 mm 468 mm 343 mm 19,3 mm 26,00 kg
4151001503
 150 100 10/16 Typ E3 210 mm 213 mm 486 mm 343 mm 19,3 mm 28,50 kg
4151002003
 200 100 10 Typ E3 210 mm 213 mm 513 mm 343 mm 19,3 mm 30,00 kg
4151002063
 200 100 16 Typ E3 210 mm 213 mm 513 mm 343 mm 19,3 mm 31,00 kg
4151251503
 150 125 16 Typ E3 210 mm 285 mm 564 mm 421 mm 19,3 mm 35,60 kg
4151502003
 200 150 10 Typ E3 220 mm   603 mm 433 mm 19,3 mm 42,20 kg
4151502063
 200 150 16 Typ E3 220 mm 285 mm 603 mm 433 mm 19,3 mm 44,00 kg
4151502503
 250 150 10 Typ E3 230 mm 285 mm 633 mm 433 mm 19,3 mm 49,00 kg
4151502563
 250 150 16 Typ E3 230 mm 285 mm 633 mm 433 mm 19,3 mm 49,00 kg
4151503003
 300 150 10 Typ E3 240 mm 285 mm 661 mm 433 mm 19,3 mm 55,00 kg
4151503063
 300 150 16 Typ E3 240 mm 285 mm 661 mm 433 mm 19,3 mm 55,00 kg
4152002503
 250 200 10 Typ E3 240 mm 357 mm 741 mm 541 mm 24,3 mm 69,00 kg
4152002563
 250 200 16 Typ E3 240 mm 357 mm 741 mm 541 mm 24,3 mm 69,00 kg
4152003003
 300 200 10 Typ E3 250 mm 357 mm 769 mm 541 mm 24,3 mm 77,00 kg
4152003063
 300 200 16 Typ E3 250 mm 357 mm 769 mm 541 mm 24,3 mm 77,00 kg
4152503003
 300 250 10 Typ E3 260 mm 432 mm 877 mm 649 mm 27,3 mm 104,00 kg
4152503061
 300 250 16 Typ E2 260 mm   670 mm     104,00 kg
