- 1)
- Posebna prednost kod prirubnica s 4 rupe (stara norma): slobodna prirubnice se okreće.
412-00

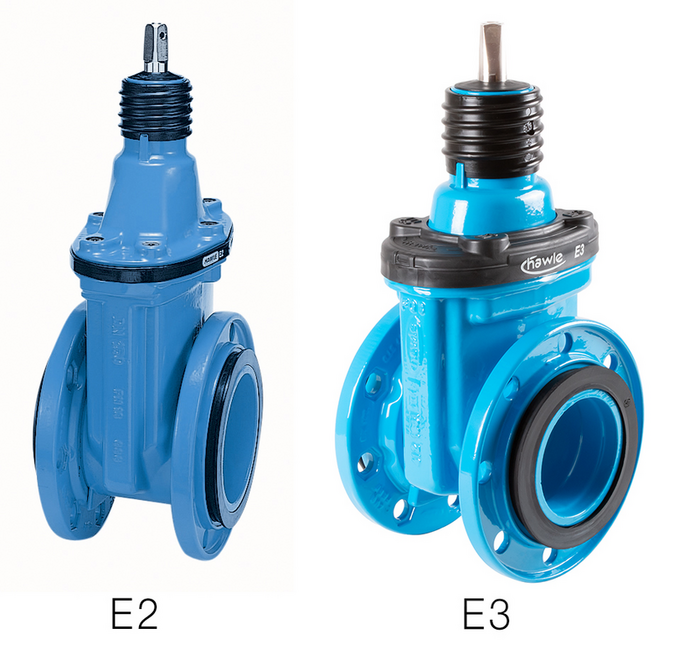

E2 i E3 zamjenski zasun-kratki "F4", ugradbena duljina osnovni red 14 prema DIN EN 558-1
| Materijal: |
Kućište: GJS-400, Hawle epoksidna praškasta zaštita Vreteno: nehrđajući čelik St 1.4162 (Duplex) Matica vretena: mesing Zasunska ploča: GJS-400, izvana i iznutra vulkanizirano EPDM-om prema DVGW W 270 za vodu Brtva: EPDM prema DVGW W 270 za vodu |
|---|---|
| Max. radni tlak: | Pitka voda: 16 bar |
| Medij | Pitka Voda |
Hawle zamjenski zasun sa slobodnim prirubnicama i poteznim osiguranjem namijenjen je i za ugradnju prilikom novogradnje kao i za zamjenu postojećih armatura.
Plošne brtve već su ugrađene kao dio konusnih brtvi čime se izbjegava utiskivanje brtvi između prirubnica kod zamjene zasuna.
Slobodne prirubnice imaju prednost i prilikom skladištenja jer se slobodna prirubnica brzo i jednostavno može skinuti / demontirati sa zasuna - na skladištu imate jedan zasun i slobodne prirubnice za PN 10 ili za PN 16 područje koje koristite prema potrebi. Osim funkcije zatvaranja sekcije, zamjenski zasun sa ugrađenom slobodnom prirubnicom služi i kao demontažni komad - ušteda na fazonskom komadu, ušteda na prostoru.
Manipulacija ručnim kolom, ugradbenom garniturom ili elektro pogonom (na upit).
Priključne mjere prirubnice: prema EN 1092-2
Ugradbena duljina:
osnovni red 14 prema DIN EN 558-1
|
Kat.br.
|
*) |
DN |
PN |
Izvedba priklju |
L |
B |
H |
H1 |
etverokut vretena |
Medij | Težina | A-Text | 3D | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4120800003
|
1) | 80 | 10/16 | Typ E3 | 180 mm | 180 mm | 413 mm | 313 mm | 17,3 mm | 17,50 kg | ||||
|
4121000003
|
100 | 10/16 | Typ E3 | 190 mm | 212 mm | 453 mm | 343 mm | 19,3 mm | 22,50 kg | |||||
|
4121250003
|
125 | 10/16 | Typ E3 | 200 mm | 289 mm | 546 mm | 421 mm | 19,3 mm | 36,00 kg | |||||
|
4121500003
|
150 | 10/16 | Typ E3 | 210 mm | 289 mm | 576 mm | 433 mm | 19,3 mm | 40,50 kg | |||||
|
4122000003
|
200 | 10 | Typ E3 |
230 mm | 356 mm | 711 mm | 541 mm | 24,3 mm | 60,00 kg | |||||
|
4122000063
|
200 | 16 | Typ E3 | 230 mm | 356 mm | 711 mm | 541 mm | 24,3 mm | 60,00 kg |
-
Slobodne prirubnice sa posebnim bušenjem na upit
|
