400-00G

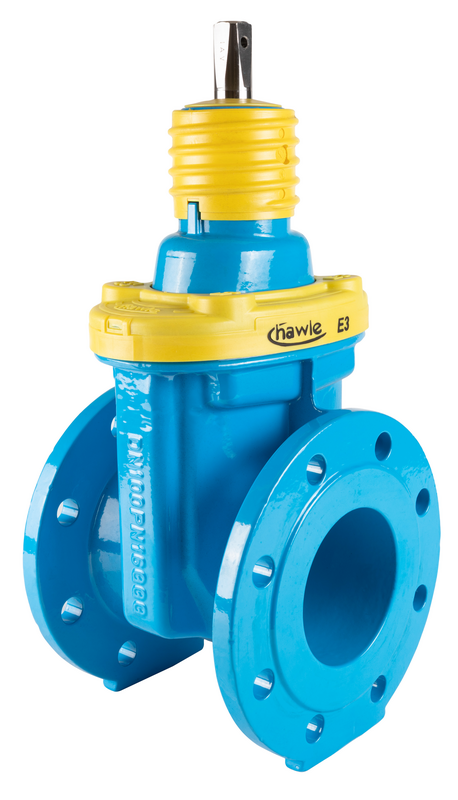

E2 i E3 zasun prirubnički-kratki "F4", ugradbena duljina osnovni red 14 prema DIN EN 558-1

Zasun s prirubnicama prema EN 1092-2.

Manipulacija ručnim kolom, ugradbenom garniturom ili elektro pogonom (na upit).

Ugradbena duljina:
Osnovni red 14 prema DIN EN 558-1

Priključne mjere prirubnice: prema EN 1092-2

Upotreba u području plinoopskrbe:
Ispitivanje prema DIN 3230-5, za PG-1 ili PG-3; Isporuka sa potvrdom o ispitivanju 3.1 prema EN 10204, za prema DIN 3230-5 provedenu provjeru brtvljenja i čvrstoće.

Čitaj dalje reduce
Materijal: Kućište: GJS-400, Hawle epoksidna praškasta zaštita
Vreteno: nehrđajući čelik St 1.4162 (Duplex)
Matica vretena: mesing
Zasunska ploča: GJS-400, izvana i iznutra vulkanizirano NBR-om za plin
Brtva: NBR za plin
Max. radni tlak: Vidi tablicu
Medij Plin

Zasun s prirubnicama prema EN 1092-2.

Manipulacija ručnim kolom, ugradbenom garniturom ili elektro pogonom (na upit).

Ugradbena duljina:
Osnovni red 14 prema DIN EN 558-1

Priključne mjere prirubnice: prema EN 1092-2

Upotreba u području plinoopskrbe:
Ispitivanje prema DIN 3230-5, za PG-1 ili PG-3; Isporuka sa potvrdom o ispitivanju 3.1 prema EN 10204, za prema DIN 3230-5 provedenu provjeru brtvljenja i čvrstoće.

Kontakt osoba
Moj izbor
Kat.br.

DN
Max. radni tlak
PN
Izvedba priklju
L
H
Opis
 Medij Težina A-Text Košarica
4000500101
 50 Plin: 16 bar|Hydrogen (H2): 16 bar 10|16 Typ E2 150 mm 260 mm PG 1 9,00 kg
4000500303
 50 Plin: 16 bar 10/16 Typ E3 150 mm 235 mm PG 3 11,50 kg
4000650103
 65 Plin: 16 bar|Hydrogen (H2): 16 bar 10/16 TYP E3 170 mm 305 mm PG 1 15,20 kg
4000650303
 65 Plin: 16 bar|Hydrogen (H2): 16 bar 10/16 Typ E3 170 mm 305 mm PG 3 15,20 kg
4000800103
 80 Plin: 16 bar|Hydrogen (H2): 16 bar 10/16 Typ E3 180 mm 315 mm PG 1 19,20 kg
4000800303
 80 Plin: 16 bar|Hydrogen (H2): 16 bar 10/16 Typ E3 180 mm 315 mm PG 3 19,20 kg
4001000103
 100 Plin: 16 bar 10/16 Typ E3 190 mm 345 mm PG 1 19,60 kg
4001250103
 125 Plin: 16 bar|Hydrogen (H2): 16 bar 10/16 Typ E3 200 mm 420 mm PG 1 37,00 kg
4001250303
 125 Plin: 16 bar|Hydrogen (H2): 16 bar 10/16 Typ E3 200 mm 420 mm PG 3 37,00 kg
4001500103
 150 Plin: 16 bar|Hydrogen (H2): 16 bar 10/16 Typ E3 210 mm 460 mm PG 1 40,00 kg
4001500303
 150 Plin: 16 bar|Hydrogen (H2): 16 bar 10/16 Typ E3 210 mm 435 mm PG 3 40,00 kg
4002000103
 200 Plin: 10 bar 10 Typ E3 230 mm 540 mm PG 1 63,00 kg
4002000163
 200 Plin: 16 bar 16 Typ E3 230 mm 540 mm PG 1 63,00 kg
4002000303
 200 Plin: 10 bar 10 Typ E3 230 mm 540 mm PG 3 63,00 kg
4002000363
 200 Plin: 16 bar 16 Typ E3 230 mm 540 mm PG 3 63,00 kg
4002500103
 250 Plin: 10 bar 10 TYP E3 250 mm 650 mm PG 1 98,40 kg
4002500163
 250 Plin: 16 bar 16 Typ E3 250 mm 650 mm PG 3 101,60 kg
4002500303
 250 Plin: 10 bar 10 Typ E3 250 mm 650 mm PG 3 98,40 kg
4002500363
 250 Plin: 16 bar 16 Typ E3 250 mm 650 mm PG 3 101,60 kg
4003000103
 300 Plin: 10 bar|Hydrogen (H2): 16 bar 10 Typ E3 270 mm 735 mm PG 1 150,80 kg
4003000163
 300 Plin: 16 bar 16 Typ E3 270 mm 735 mm PG 1 149,80 kg
4003000363
 300 Plin: 16 bar 16 Typ E3 270 mm 735 mm PG 3 149,80 kg
4003500101
 350 Plin: 10 bar 10 Typ E2 290 mm 838 mm PG 1 205,00 kg
4004000101
 400 Plin: 10 bar 10 Typ E2 310 mm 975 mm PG 1 261,00 kg
4004000161
 400 Plin: 16 bar 16 Typ E2 310 mm 975 mm PG 1 261,00 kg
4004000301
 400 Plin: 10 bar 10 Typ E2 310 mm 975 mm PG 3 261,00 kg
4004000361
 400 Plin: 16 bar 16 Typ E2 310 mm 975 mm PG 3 261,00 kg
Moj izbor
1)
nije prema DIN EN 558-1

Kataloški brojevi i cijene kod primjene za plin na upit.
