372-01

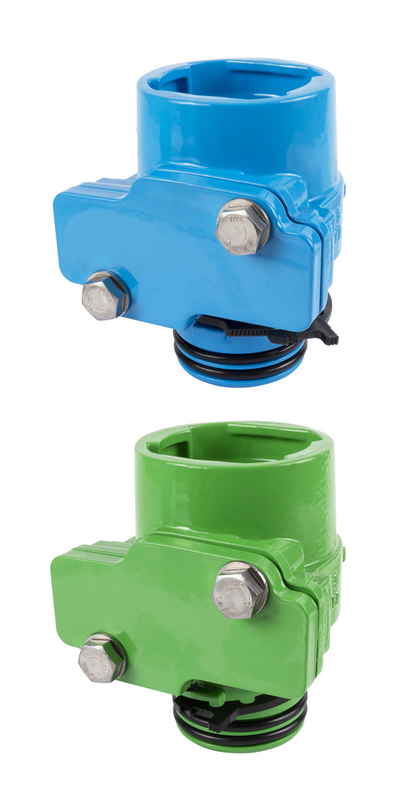

Nastavak za ubušivanje pod tlakom sa ZAK® priključkom

Nastavak za ubušivanje pod tlakom sa ZAK® priključcima je namijenjen za primjenu s obujmicama i ogrlicama sa ZAK priključkom. Donji ZAK utični kraj služi za spoj s ogrlicama i obujmicama s ZAK naglavkom ( art.br. 525-01 ili 352-00)
Gornji priključak sa ZAK naglavkom služi za sistemski spoj s armaturama i fitinzima s ZAK utičnim krajem.

U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno ubušivanje glavnog cjevovoda i pod tlakom. Nakon ubušivanja, garnitura za ubušivanje se povlači nazad, brtveni poklopac se skine sa obujmice te se obujmica zatvara s utičnom pločicom (art.br. 840-00). Utična pločica se nabavlja kao dodatni pribor. Nakon zatvaranja obujmice utičnom pločicom moguća je daljnja montaža kućnog priključka, nakon završetka montaže kućnog priključka utična pločica se izvadi iz obujmice te se brtveni poklopac vraća na svoje mjesto.

Čitaj dalje reduce
Materijal: GJS-400 Hawle epoksidna praškasta zaštita
Max. radni tlak: Otpadna voda: 16 bar
Pitka voda: 16 bar
Plin: 5 bar
Medij Pitka Voda / Plin / Otpadne Vode

Nastavak za ubušivanje pod tlakom sa ZAK® priključcima je namijenjen za primjenu s obujmicama i ogrlicama sa ZAK priključkom. Donji ZAK utični kraj služi za spoj s ogrlicama i obujmicama s ZAK naglavkom ( art.br. 525-01 ili 352-00)
Gornji priključak sa ZAK naglavkom služi za sistemski spoj s armaturama i fitinzima s ZAK utičnim krajem.

U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno ubušivanje glavnog cjevovoda i pod tlakom. Nakon ubušivanja, garnitura za ubušivanje se povlači nazad, brtveni poklopac se skine sa obujmice te se obujmica zatvara s utičnom pločicom (art.br. 840-00). Utična pločica se nabavlja kao dodatni pribor. Nakon zatvaranja obujmice utičnom pločicom moguća je daljnja montaža kućnog priključka, nakon završetka montaže kućnog priključka utična pločica se izvadi iz obujmice te se brtveni poklopac vraća na svoje mjesto.

Kontakt osoba
Moj izbor
Kat.br.
*)
Željena boja
Opis
L
B
H
Promjer bu
Outlet O
 Medij Težina A-Text Košarica
3721460000
 1) Plavo   126 mm 103 mm 114 mm 28 mm ZAK 46 2,20 kg
3721690000
 2) Plavo   147 mm 128 mm 125 mm 50 mm ZAK 69 3,17 kg
3721690020
 2) Zeleno   147 mm 128 mm 125 mm 50 mm ZAK 69 3,17 kg
8400005063
     Lopatica 1 1/2" - 2" / ZAK 46           0,25 kg
8400006300
     Lopatica 2 1/4           0,20 kg
Moj izbor
1)
upotrijebiti utičnu pločicu art.br. 8400005063
2)
upotrijebiti utičnu pločicu art.br. 8400006300

Kataloški brojevi i cijene za izvedbu ZAK 46 na upit
