- 1)
- upotrijebiti utičnu pločicu art.br. 8400003240
- 2)
- upotrijebiti utičnu pločicu art.br. 8400005063
- 3)
- upotrijebiti utičnu pločicu art.br. 8400006300
- 4)
- sa gornjim i donjim izlazom sa unutarnjim navojem
372-00

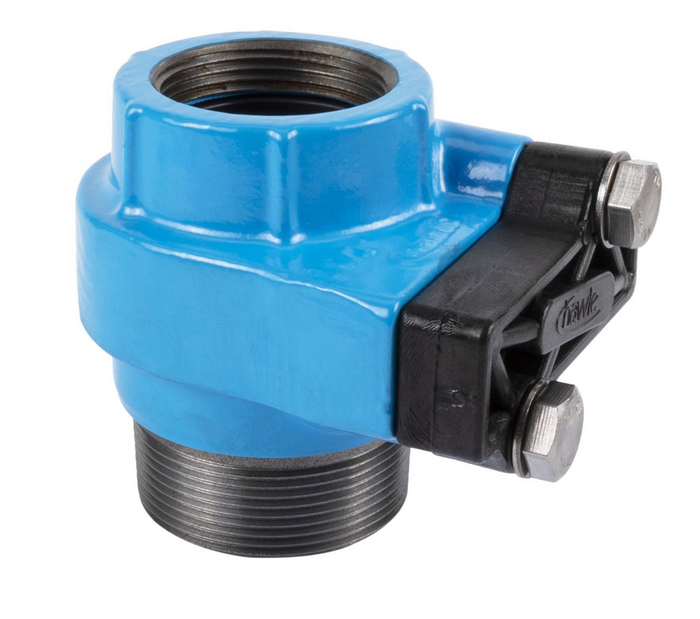

Nastavak za ubušivanje pod tlakom
| Materijal: | GJS-400 Hawle epoksidna praškasta zaštita |
|---|---|
| Max. radni tlak: |
Otpadna voda: 16 bar Pitka voda: 16 bar |
| Medij | Pitka Voda / Otpadne Vode |
Nastavak za ubušivanje pod tlakom sa gornjim priključkom sa unutarnjim navojem prema DIN ISO 228-1 i donjim priključkom sa vanjskim navojem prema DIN EN 10226 je namijenjen za primjenu sa navojnim obujmicama ili ogrlicama.
U kombinaciji s garniturom za ubušivanje ovaj sistem omogućava jednostavno ubušivanje glavnog cjevovoda i pod tlakom. Nakon ubušivanja, garnitura za ubušivanje se povlači nazad, brtveni poklopac se skine sa obujmice te se obujmica zatvara s utičnom pločicom (art.br. 840-00). Utična pločica se nabavlja kao dodatni pribor. Nakon zatvaranja obujmice utičnom pločicom moguća je daljnja ugradnja kućnog priključka, nakon završetka ugradnje kućnog priključka utična pločica se izvadi iz obujmice te se brtveni poklopac vraća na svoje mjesto.
|
Kat.br.
|
*) |
H |
Opis |
Promjer bu |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|
|
3720320000
|
1) | 85 mm | 25 mm | 0,95 kg | ||||
|
3720400000
|
1) | 90 mm | 31 mm | 1,25 kg | ||||
|
3720500000
|
2) | 95 mm | 36 mm | 1,65 kg | ||||
|
3720630000
|
2) | 100 mm | 40 mm | 1,80 kg | ||||
|
3720630750
|
3) 4) | 90 mm | 56 mm | 2,10 kg | ||||
|
8400005063
|
Lopatica 1 1/2" - 2" / ZAK 46 | 0,25 kg | ||||||
|
8400006300
|
Lopatica 2 1/4 | 0,20 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Armature za ubušivanje |
|
Prospekti
|
|---|
| Katalog proizvoda - Pregled asortimana |
|
Kat.br.
|
Opis proizvoda |
|---|---|
| 830-00 | Alat za ubušivanje pod tlakom "Hawlomat" |
| 840-00 | Lopatica za privremeno zatvaranje obujmica i nastavaka za ubušivanje pod tlakom |
