363-00

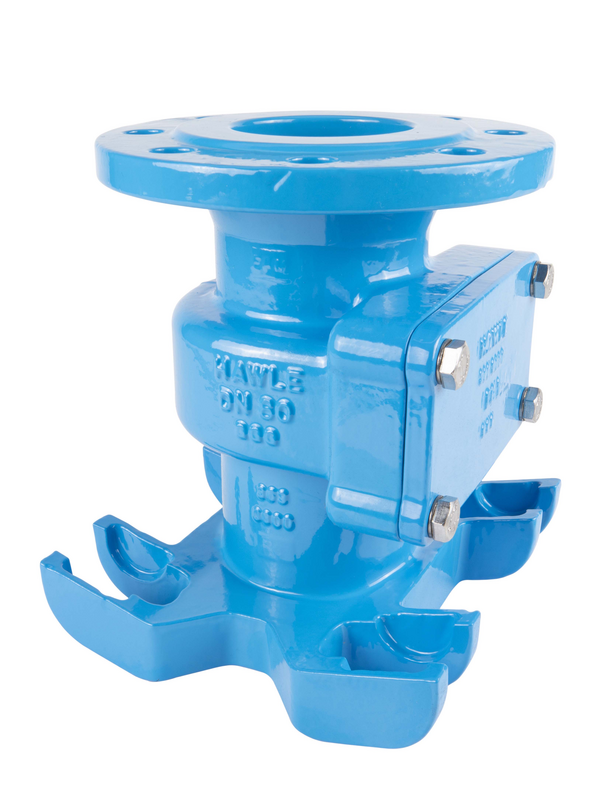

Obujmica prirubnička za ubušivanje pod tlakom-dvostruka
| Materijal: | GJS-400 Hawle epoksidna praškasta zaštita |
|---|---|
| Max. radni tlak: |
Otpadna voda: 16 bar Pitka voda: 16 bar |
| Medij | Pitka Voda / Otpadne Vode |
Obujmica prirubnička za ubušivanje pod tlakom - dvostruka s priključkom DN80 namijenjena je za ugradnju na LŽ, čelične i azbest cementne cijevi u području od DN 150 do DN 500.
Prilagodba na promjer cijevi se postiže pomoću dva stremena ( art.br. 309-00, 310-00 ili 311-00, 311-01, 311-02, 311-03) odgovarajućeg promjera i sedlaste brtve (art.br. 317) .
U kombinaciji s garniturom za ubušivanje ovaj sistem omogućava jednostavno ubušivanje glavnog cjevovoda i pod tlakom. Nakon ubušivanja, garnitura za ubušivanje se povlači nazad te se na obujmici skida zaštitna ploča brtve, obujmica se brtvi / zatvara sa utičnom pločicom (art.br. 840-00). Nakon završetka radova na priključku utična pločica se vadi iz ležišta te se ležište zatvara zaštitnom pločom. Utična pločica se nabavlja kao dodatni pribor.
Max. veličina provrta:
vanjski promjer cijevi DN150: 70 mm
vanjski promjer cijevi DN200-DN500: 75 mm
Pruključne mjere prirubnice: prema EN 1092-2
|
Kat.br.
|
*) |
Prirubnica DN |
Opis |
A |
B |
C |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|
|
3630800000
|
1) | 80 | 200 mm | 185 mm | 245 mm | 14,00 kg | ||||
|
8400008000
|
Lopatica DN 80 | 0,45 kg |
|
