355-00
Hawlinger za ispuštanje plina
| Materijal: |
Kućište: GJS-400 Hawle epoksidna praškasta zaštita Vreteno i pogon zaporne pločice: nehrđajući čelik Zaporna pločica: nehrđajući čelik Zvono za zavarivanje / cijev: čelik Brtve: NBR za plin |
|---|---|
| Max. radni tlak: | Plin: 5 bar |
| Medij | Plin |

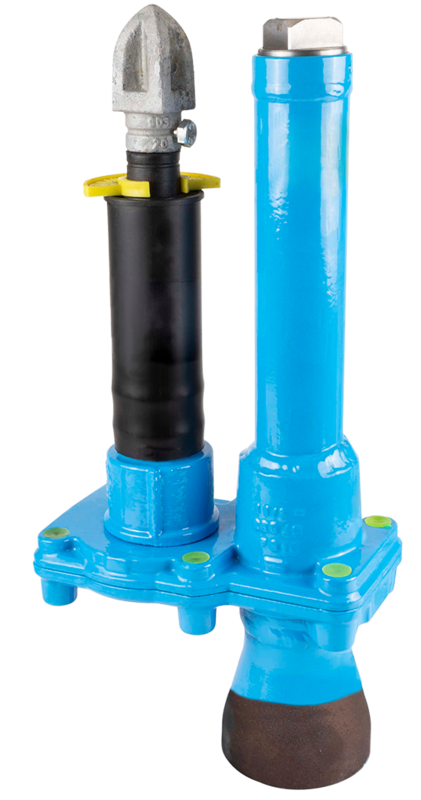

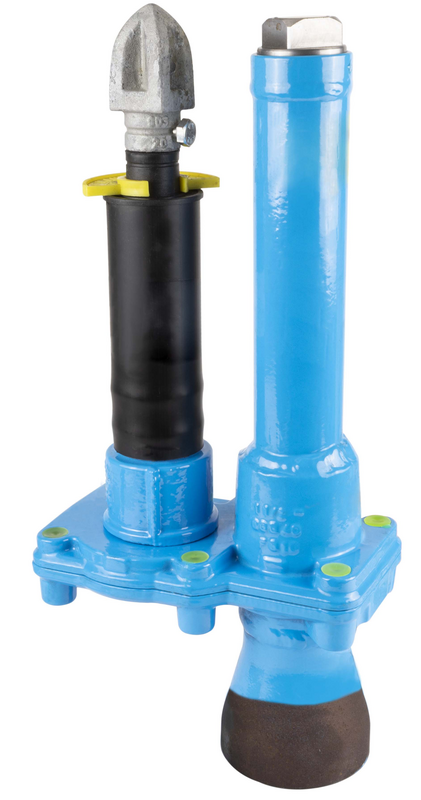

Hawlinger za ispuštanje plina, se sastoji od čelične cijevi 6/4" i sigurnosng čepa sa ispusnim provrtom na vertikalnom izlazu, zvona za zavarivanje (DN80) i ugradbene garniture, namijenjen je za ugradnju zavarivanjem na čelične cijevi.
Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.
Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.
Ugradbena duljina se može podesiti zavarivanjem odgovarajuće čelične cijevi (DN80) na zvono.
Za pojednostavljenu manipulaciju su na oba gornja priključka ugrađena ista upravljačka vretena.
Isporuka uključuje atest 3.1 prema EN 10204 za prema DIN 3230-5 provedenu provjeru brtvljenja i čvrstoće.
Odgovarajuća cestovna kapa: DIN 3582
|
Kat.br.
|
Unutarnji navoj |
A |
B |
C |
D |
Visina B min |
Visina C min |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
3558000000
|
1" | 195 mm | 435 mm | 415 mm | 82 mm | 250 mm | 230 mm | 10,00 kg |
|
