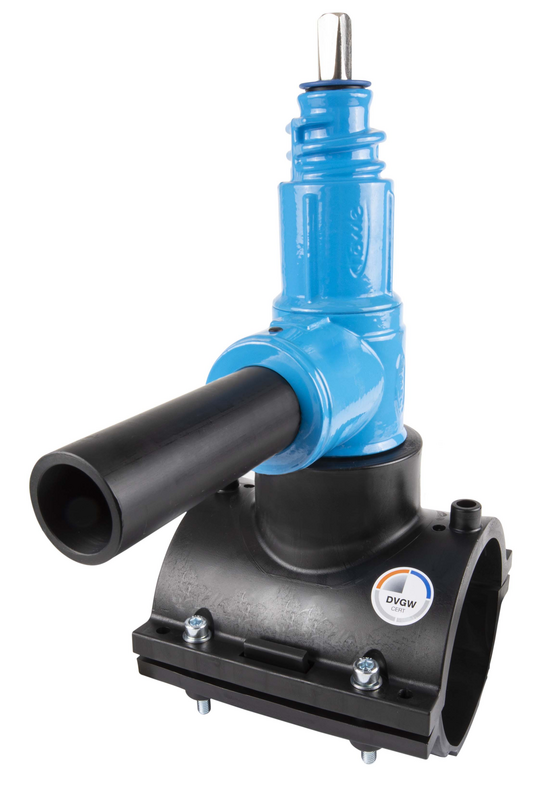

Ogrlica s nožem za zavarivanje i horizontalnim PE nastavkom
| Materijal: |
Kućište glodala: RG, Hawle epoksidna praškasta zaštita Kućište za zavarivanje (HA-WELD®): PE 100 Glodalo: mesing Priključna cijev: PE 100, SDR 11 |
|---|---|
| Max. radni tlak: | Pitka voda: 16 bar |
| Medij | Pitka Voda |
Ogrlica s nožem je opremljena s garniturom za ubušivanje i brtvom koja omogućuje ubušivanje PE i PVC cijevi i kad je cjevovod pod tlakom.
Da bi se osiguralo uspješno ubušivanje potrebno je alat za ubušivanje dovesti do cijevi s velikim posmakom, dok se kod samog ubušivanje mora koristiti manji posmak. Brtvljenje mjesta ubušivanja se osigurava s profilnom brtvom koja je ugrađena u cilindričnu brtveću površinu.
Ogrlica s nožem s HA-WELD® sedlom za zavarivanje je namjenjena za zavarivanje na PE cijevi prema DIN 8074.
Na horizontalni priključak PE cijevi (90° u odnosu na cjevovod) se može spojiti ili utični fiting ili se može nastaviti dalje zavarivanjem PE cijevi.
Područje upotrebe:
PE, SDR 11: d 90 - d 225
PE, SDR 17: d 90 - d 225
Veličina provrta: 25 mm
|
Kat.br.
|
L |
Opis |
H |
Outlet O |
D |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|
|
3135090040
|
262 mm | 254 mm | 40 mm | 90 mm | 5,20 kg | ||||
|
3135110040
|
262 mm | 254 mm | 40 mm | 110 mm | 5,30 kg | ||||
|
3135125040
|
262 mm | 255 mm | 40 mm | 125 mm | 5,50 kg | ||||
|
3135160040
|
262 mm | 254 mm | 40 mm | 160 mm | 5,80 kg | ||||
|
3135180040
|
262 mm | 255 mm | 40 mm | 180 mm | 5,90 kg | ||||
|
3135225040
|
262 mm | 255 mm | 40 mm | 225 mm | 6,40 kg | ||||
|
8700000000
|
Nadoplata za vretenasto ubušivanje | 0,00 kg |
|
