313-01

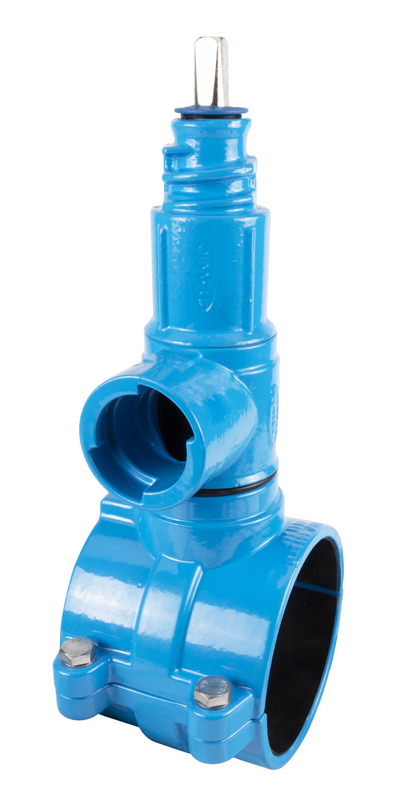

Ogrlica sa nožem na HAKU obujmici sa horizontalnim ZAK naglavkom

Ogrlica sa nožem na HAKU obujmici je opremljena sa garniturom za ubušivanje i brtvom koja omogućuje ubušivanje PE cijevi i kad je cjevovod pod tlakom. Kako je na obujmici ugrađen nož za ubušivanje moguća je ugradnja obujmice prilikom izgradnje cjevovoda, a sama izvedba kućnog priključka onda kad se za to pojavi potreba.
Da bi se osiguralo uspješno bušenje potrebno je bušaći alat dovesti do cijevi sa velikim posmakom, dok se kod samog bušenja mora koristiti manji posmak. Brtvljenje provrta se osigurava sa profilnom brtvom koja uranja u cilindričnu brtveću površinu.
Obujmice sa nožem su namijenjene za ugradnju na PE cijevi prema DIN 8074 i PVC cijevi prema DIN 8062. Obje polovice su kalibrirane na vanjski promjer cijevi. Nedozvoljena deformacija cijevi prilikom spajanja se spriječava metalnim graničnicima.

Područje upotrebe:
PE, SDR 11: d 63 - d 225
PE, SDR 17: d 63 - d 315

Promjer provrta: 25 mm

Čitaj dalje reduce
Materijal: Kućište glodala: RG5, Hawle epoksidna praškasta zaštita
HAKU obujmica: GJS-400, Hawle epoksidna praškasta zaštita
Glodalo: mesing
PE priključak: PE 100, SDR 11
Max. radni tlak: Pitka voda: 16 bar
Medij Pitka Voda

Ogrlica sa nožem na HAKU obujmici je opremljena sa garniturom za ubušivanje i brtvom koja omogućuje ubušivanje PE cijevi i kad je cjevovod pod tlakom. Kako je na obujmici ugrađen nož za ubušivanje moguća je ugradnja obujmice prilikom izgradnje cjevovoda, a sama izvedba kućnog priključka onda kad se za to pojavi potreba.
Da bi se osiguralo uspješno bušenje potrebno je bušaći alat dovesti do cijevi sa velikim posmakom, dok se kod samog bušenja mora koristiti manji posmak. Brtvljenje provrta se osigurava sa profilnom brtvom koja uranja u cilindričnu brtveću površinu.
Obujmice sa nožem su namijenjene za ugradnju na PE cijevi prema DIN 8074 i PVC cijevi prema DIN 8062. Obje polovice su kalibrirane na vanjski promjer cijevi. Nedozvoljena deformacija cijevi prilikom spajanja se spriječava metalnim graničnicima.

Područje upotrebe:
PE, SDR 11: d 63 - d 225
PE, SDR 17: d 63 - d 315

Promjer provrta: 25 mm

Kontakt osoba
Moj izbor
Kat.br.

L
Opis
B1
D
H
Outlet O
 Medij Težina A-Text Košarica
3136063046
 100 mm   125 mm 63 mm 307 mm ZAK 46 5,30 kg
3136090046
 120 mm   151 mm 90 mm 343 mm ZAK 46 6,70 kg
3136110046
 120 mm   171 mm 110 mm 364 mm ZAK 46 7,10 kg
3136125046
 120 mm   190 mm 125 mm 377 mm ZAK 46 7,50 kg
3136140046
 120 mm   205 mm 140 mm 393 mm ZAK 46 8,20 kg
3136160046
 120 mm   230 mm 160 mm 413 mm ZAK 46 8,70 kg
3136180046
 120 mm   248 mm 180 mm 444 mm ZAK 46 11,30 kg
3136225046
 120 mm   301 mm 225 mm 481 mm ZAK 46 13,00 kg
3136250046
 120 mm   301 mm 250 mm 481 mm ZAK 46 15,50 kg
3136280046
 180 mm   377 mm 280 mm 532 mm ZAK 46 16,20 kg
3136315046
 180 mm   408 mm 315 mm 578 mm ZAK 46 18,60 kg
8700000000
   Nadoplata za vretenasto ubušivanje         0,00 kg
Moj izbor

Izvedba sa izlazom u smjeru cijevi na upit

Druge dimenzije na upit
