313-00

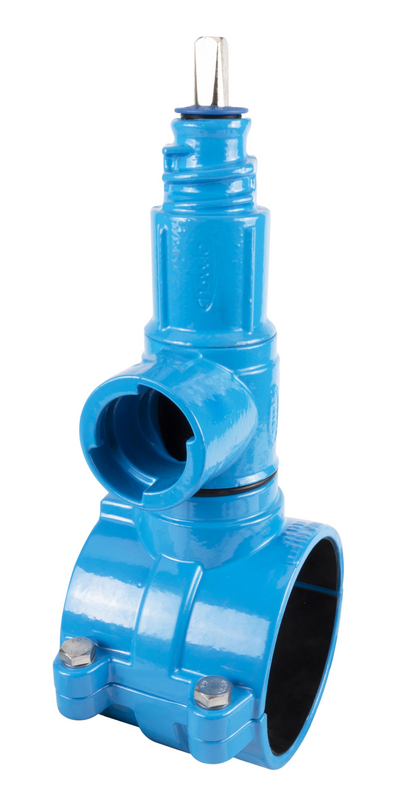

Ogrlica za naknadno ubušivanje s horizontalnim ZAK® naglavkom

HAKU obujmica s glodalom je spremna za naknadno ubušivanje pod tlakom ( kao priprema za priključak-obujmica se montira na cjevovod i izvede se priključak ali se ubušivanje ne izvodi sve dok nema potrošnje - kad se pojavi potreba za potrošnjom cjevovod se ubuši bez potrebe za raskapanjem okoliša). Da bi se ispravno izvelo ubušivanje potrebno je dovesti glodalo do vrha cjevovoda s velikim posmakom,a samo bušenje se izvodi s malim posmakom. Brtvljenje pod tlakom se izvodi pomoću profilnih brtvi koje su utisnute u cilindričnu brtvenu površinu.

Obujmice s glodalom su namijenjene za ugradnju na PE cijevi prema DIN 8074 i PVC cijevi prema DIN 8062. HAKU obujmica je kalibrirana na vanjski promjer cijevi. Nedozvoljena deformacija cijevi prilikom spajanja se sprečava metalnim graničnicima.

Horizontalni ZAK naglavak (90° u odnosu na cjevovod) služi u kombinaciji s ZAK utičnim krajem za spoj cjevovoda kućnog priključka.

Područje primjene:
PE, SDR 11: d 63 - d 225
PE, SDR 17: d 63 - d 315
PVC: d 63 - d 280 (PN 10)
PVC: d 63 - d 160 (PN 16)

Veličina provrta: 35 mm

Čitaj dalje reduce
Materijal: Kućište glodala: bronca, Hawle epoksidna praškasta zaštita
HAKU Kućište: GJS-400, Hawle epoksidna praškasta zaštita
Glodalo: mesing
Max. radni tlak: Pitka voda: 16 bar
Medij Pitka Voda

HAKU obujmica s glodalom je spremna za naknadno ubušivanje pod tlakom ( kao priprema za priključak-obujmica se montira na cjevovod i izvede se priključak ali se ubušivanje ne izvodi sve dok nema potrošnje - kad se pojavi potreba za potrošnjom cjevovod se ubuši bez potrebe za raskapanjem okoliša). Da bi se ispravno izvelo ubušivanje potrebno je dovesti glodalo do vrha cjevovoda s velikim posmakom,a samo bušenje se izvodi s malim posmakom. Brtvljenje pod tlakom se izvodi pomoću profilnih brtvi koje su utisnute u cilindričnu brtvenu površinu.

Obujmice s glodalom su namijenjene za ugradnju na PE cijevi prema DIN 8074 i PVC cijevi prema DIN 8062. HAKU obujmica je kalibrirana na vanjski promjer cijevi. Nedozvoljena deformacija cijevi prilikom spajanja se sprečava metalnim graničnicima.

Horizontalni ZAK naglavak (90° u odnosu na cjevovod) služi u kombinaciji s ZAK utičnim krajem za spoj cjevovoda kućnog priključka.

Područje primjene:
PE, SDR 11: d 63 - d 225
PE, SDR 17: d 63 - d 315
PVC: d 63 - d 280 (PN 10)
PVC: d 63 - d 160 (PN 16)

Veličina provrta: 35 mm

Kontakt osoba
Moj izbor
Kat.br.

L
Opis
B1
D
H
Outlet O
 Medij Težina A-Text Košarica
3133063046
 100 mm   137 mm 63 mm 307 mm ZAK 46 5,30 kg
3133075046
 110 mm   137 mm 75 mm 326 mm ZAK 46 6,70 kg
3133090046
 120 mm   151 mm 90 mm 343 mm ZAK 46 6,70 kg
3133110046
 120 mm   171 mm 110 mm 364 mm ZAK 46 7,10 kg
3133125046
 120 mm   190 mm 125 mm 377 mm ZAK 46 7,50 kg
3133140046
 120 mm   205 mm 140 mm 393 mm ZAK 46 8,20 kg
3133160046
 120 mm   230 mm 160 mm 413 mm ZAK 46 8,70 kg
3133180046
 120 mm   248 mm 180 mm 444 mm ZAK 46 11,30 kg
3133225046
 120 mm   301 mm 225 mm 481 mm ZAK 46 13,00 kg
3133250046
 180 mm   347 mm 250 mm 500 mm ZAK 46 15,50 kg
3133280046
 180 mm   377 mm 280 mm 532 mm ZAK 46 16,20 kg
3133315046
 180 mm   408 mm 315 mm 578 mm ZAK 46 18,60 kg
8700000000
   Nadoplata za vretenasto ubušivanje         0,00 kg
Moj izbor

Izvedba sa izlazom u smjeru cjevovoda na upit

Ostali promjeri na upit.
