- 1)
- Isporučuje se s priloženom potpornom oblogom (POM).
312-00

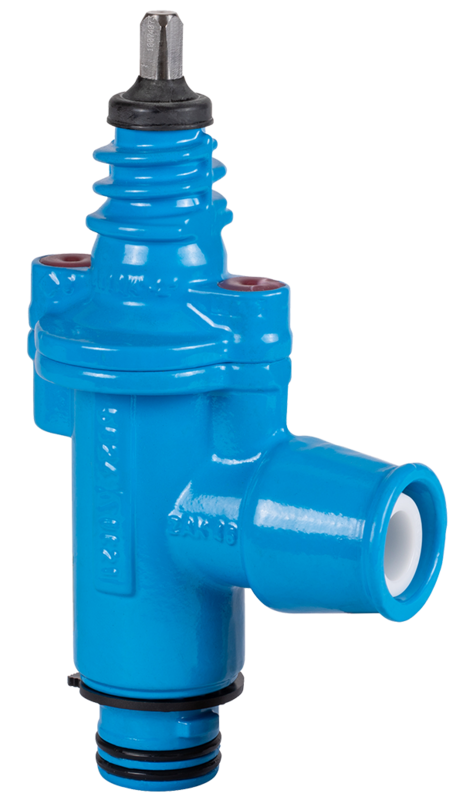

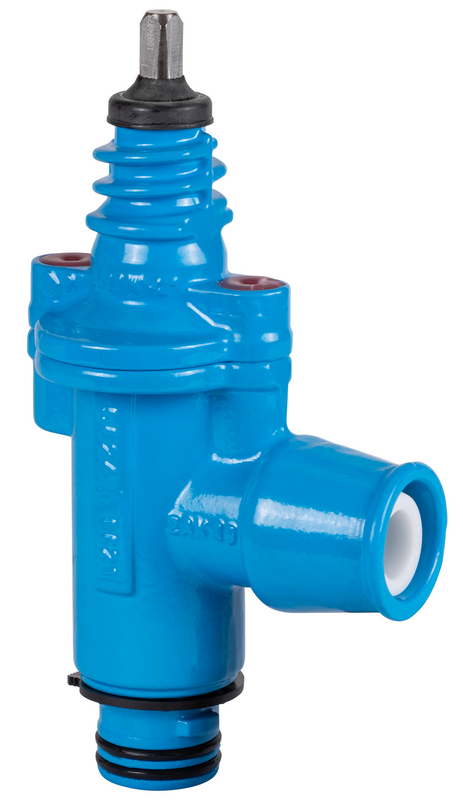

Zasun za kućni priključak-kutni, sa ZAK® utičnim fitingom i naglavkom
| Materijal: |
Kućište i poklopac: GJS-400, Hawle epoksidna praškasta zaštita Vreteno: nehrđajući čelik Zasunska pločica: mesing, vulkaniziran s EPDM prema KTW-BWGL za pitku vodu |
|---|---|
| Max. radni tlak: | Pitka voda: 16 bar |
| Medij | Pitka Voda |
Zasun za kućni priključak-kutni, s jedne strane sa ZAK utičnim krajem za sistemski spoj s obujmicama i ogrlicama sa ZAK naglavkom, a s druge strane ISO fiting za spoj sa poteznim osiguranjem cijevi od PE 80 i PE 100 prema DIN 8074 i PE-X cijevi prema DIN 16893. Dostupan i sa korundiranim steznim prstenom za PVC cijevi art.br. 695-00.
Direktna montaža cijevi u zasun-ušteda na fitingu.
Kod spajanja PE cijevi potrebno je primijeniti potporni prsten (Art.br. 590).
Vretenski nastavak: 12,3 mm
Za podzemnu ugradnju cjevovoda i distribucijskih sustava za opskrbu pitkom vodom (nema primjene u instalaciji).
|
Kat.br.
|
*) |
Max. radni tlak |
Opis |
L |
B |
D |
H |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
3129253400
|
1) | Pitka voda: 16 bar | 133 mm | 94 mm | 25 mm | 240 mm | ZAK 34 | 2,30 kg | ||||
|
3129323400
|
1) | Pitka voda: 16 bar | 139 mm | 94 mm | 32 mm | 240 mm | ZAK 34 | 2,60 kg | ||||
|
3129404600
|
1) | Pitka voda: 16 bar | 159 mm | 105 mm | 40 mm | 272 mm | ZAK 46 | 2,70 kg | ||||
|
3129504600
|
1) | Pitka voda: 16 bar | 173 mm | 105 mm | 50 mm | 286 mm | ZAK 46 | 4,00 kg | ||||
|
8700000000
|
Nadoplata za vretenasto ubušivanje | 0,00 kg |
-
Kataloški brojevi i cijene kod primjene za PVC cijevi na upit.
-
Kod spajanja PE cijevi potrebno je primijeniti potporni prsten.
|
Daljnje informacije
|
|---|
| Opće upute za Zasuni za kućni priključak |
|
Prospekti
|
|---|
| Katalog proizvoda - Pregled asortimana |
