311-03
Hawle univerzalni stremen
| Materijal: |
Stremen: nehrđajući čelik sa gumenom oblogom Vijci: nehrđajući čelik Matice: DIN 934-nehrđajući čelik Podloška: polyamid ojačan staklenim vlaknima Sedlasta brtva: EPDM prema DVGW W 270 |
|---|---|
| Medij | Pitka Voda / Otpadne Vode |
Hawle univerzalni stremen omogućuje univerzalno spajanje ogrlica i obujmica na LŽ, čelične i azbest cementne cijevi. Stremen se skraćivanjem na licu mjesta može prilagoditi na potrebni vanjski promjer cijevi. Zbog toga je primjenjiv za "egzotične" promjere cijevi, kad je potrebna brza ugradnja, a odgovarajući stremen nije pri ruci.

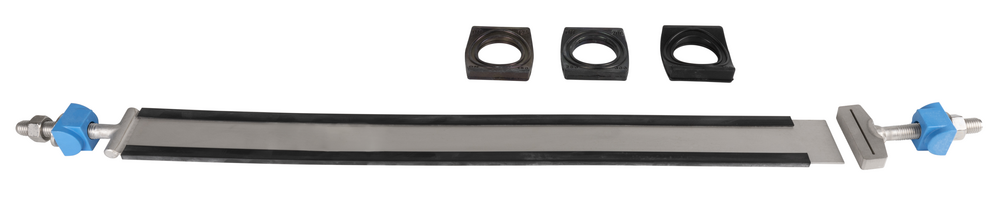

Stremen se sastoji od navojnog T komada sa navarenim limom i gumenom oblogom, jednim montažnim T komadom sa preklopom i šesterokutnim maticama, podložnim pločicama i vilicama. Kod prilagođavanja stremena na vanjski promjer cijevi, prvo se stremen skrati pilom, zatim se montažni T komad spoji sa stremenom i postupno se stegne. ( vidi upute za upotrebu)
Isporučene sedlaste brtve odgovaraju vanjskom promjeru cijevi te tako pouzdano brtve mjesto ubušivanja. Na licu mjesta je potrebno odabrati odgovarajuću sedlastu brtvu.
|
Kat.br.
|
d |
L |
B |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|
|
3110000810
|
108 - 260 mm | 810 mm | 60 mm | 1,50 kg | |||
|
3110001040
|
260 - 335 mm | 1040 mm | 60 mm | 1,65 kg | |||
|
3110001360
|
335 - 440 mm | 1360 mm | 60 mm | 2,00 kg | |||
|
3110001540
|
440 - 500 mm | 1540 mm | 60 mm | 2,20 kg | |||
|
3110001890
|
500 - 610 mm | 1890 mm | 60 mm | 2,50 kg |
|
