311-00

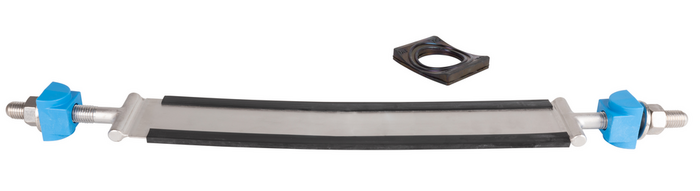

Hawle stremen od nehrđajućeg čelika

Hawle stremen se koristi za sigurnu montažu obujmica i ogrlica na LŽ i čelične cijevi (vidi tablicu).

Širina od 60 mm ( prema DIN 3543-2 za čelične i LŽ cijevi potrebna širina je 50 mm) garanitra minimalno površinsko tlačenje cijevi.

Priložena sedlasta brtva ( isporučuje se uz stremen ) omogućava prilagodbu na odgovarajući promjer cijevi, čime se osigurava pouzdano brtvljenje.

Čitaj dalje reduce

Materijal:	Stremen: nehrđajući čelik s gumenom oblogom Navojni klin: nehrđajući čelik Matice: DIN 934 - nehrđajući čelik Podloške: Polyamid ojačan staklenim vlaknima Sedlasta brtva: EPDM prema KTW-BWGL
Medij	Pitka Voda / Otpadne Vode

Hawle stremen se koristi za sigurnu montažu obujmica i ogrlica na LŽ i čelične cijevi (vidi tablicu).

Širina od 60 mm ( prema DIN 3543-2 za čelične i LŽ cijevi potrebna širina je 50 mm) garanitra minimalno površinsko tlačenje cijevi.

Priložena sedlasta brtva ( isporučuje se uz stremen ) omogućava prilagodbu na odgovarajući promjer cijevi, čime se osigurava pouzdano brtvljenje.

Kontakt osoba

Moj izbor

• Izvedbe
• Tehnička dokumentacija

Kat.br.	*)	d	elik PE	ZMU	elik PE FZM	Lijevano	elik	Lijevano	Medij	Težina	A-Text	Košarica
3110800365		75 - 88 mm	65	65			65	65		0,75 kg
3110800375		79 - 92 mm	65							0,75 kg
3110800400	1)	88 - 103 mm	80			80	80	80		0,75 kg
3111000435		104 - 114 mm		80						0,80 kg
3111000445		107 - 120 mm	100		80		100			0,80 kg
3111000450	1)	110 - 123 mm	100			100	100	100		0,80 kg
3111000460		116 - 128 mm		100		100				0,80 kg
3111000490		126 - 139 mm	125		100					0,90 kg
3111250520		138 - 151 mm	125		100	125	125	125		0,90 kg
3111250540		146 - 158 mm		125		125				0,90 kg
3111500570		157 - 169 mm			125		150			0,95 kg
3111500595	1)	166 - 178 mm	150		125	150	150	150		0,95 kg
3111500620		175 - 188 mm		150						1,00 kg
3111500630		178 - 191 mm		150						1,00 kg
3111750645		183 - 196 mm			150			175		1,00 kg
3112000685		199 - 210 mm								1,05 kg
3112000710		208 - 220 mm					200			1,05 kg
3112000725		213 - 225 mm	200				200	200		1,10 kg
3112000745		220 - 232 mm	200	200		200		200		1,10 kg
3112000770		229 - 241 mm		200						1,10 kg
3112250800		239 - 251 mm			200			225		1,15 kg
3112250830		250 - 262 mm						225		1,15 kg
3112500865		262 - 274 mm					250	250		1,20 kg
3112500905		275 - 287 mm	250	250		250	250			1,20 kg
3112750935		286 - 298 mm			250					1,25 kg
3113000975		299 - 311 mm								1,30 kg
3113000995		306 - 318 mm								1,30 kg
3113001035		319 - 331 mm	300			300	300	300		1,35 kg
3113001055		326 - 337 mm	300			300				1,40 kg
3113001085		334 - 346 mm		300						1,40 kg
3113001120		347 - 358 mm			300		350			1,45 kg
3113501155		359 - 370 mm	350							1,45 kg
3113501205		375 - 387 mm			350	350		350		1,50 kg
3113501270		396 - 409 mm					400			1,55 kg
3114001345		419 - 434 mm			400	400		400		1,65 kg
3114001392		435 - 449 mm		400						1,70 kg
3114001425		448 - 459 mm								1,75 kg
3114001455		457 - 469 mm								1,75 kg
3114501495		470 - 482 mm						450		1,80 kg
3114501530		482 - 494 mm								1,85 kg
3114501545		487 - 499 mm								1,90 kg
3115001610		508 - 520 mm					500			2,00 kg
3115001655		523 - 535 mm			500			500		2,05 kg
3115001690		540 - 549 mm		500						3,50 kg
3115001780		572 - 582 mm								3,60 kg

Proizvod
uspješno dodan na listu Dodaj na listu Moj izbor

1)

Dostupno i kao jedinica za pakiranje.

napomena: U tablici navedeno područje primjene (DN) u ovisnosti o promjeru cijevi služi samo kao orijentacija. Prije narudžbe potrebno je provjeriti stvarni vanjski promjer cijevi.
