Kataloški brojevi i cijene kod primjene za PVC cijevi na upit.
280-00

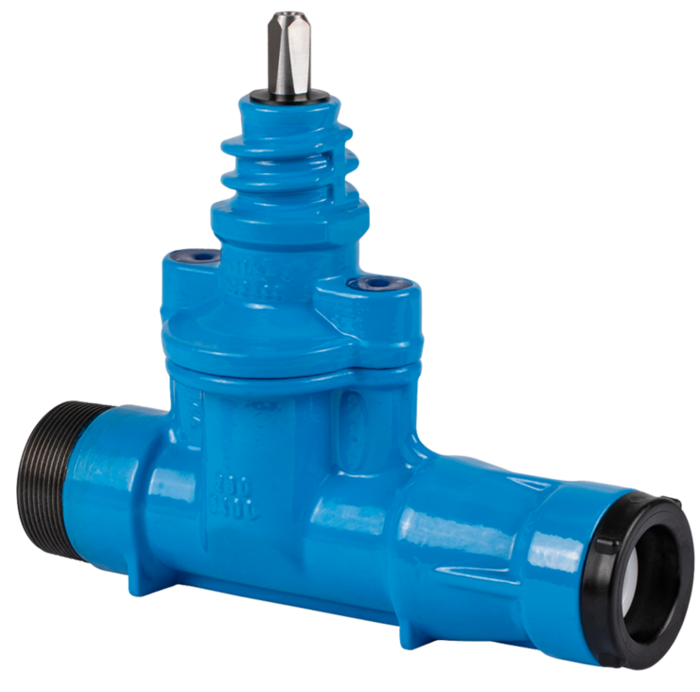

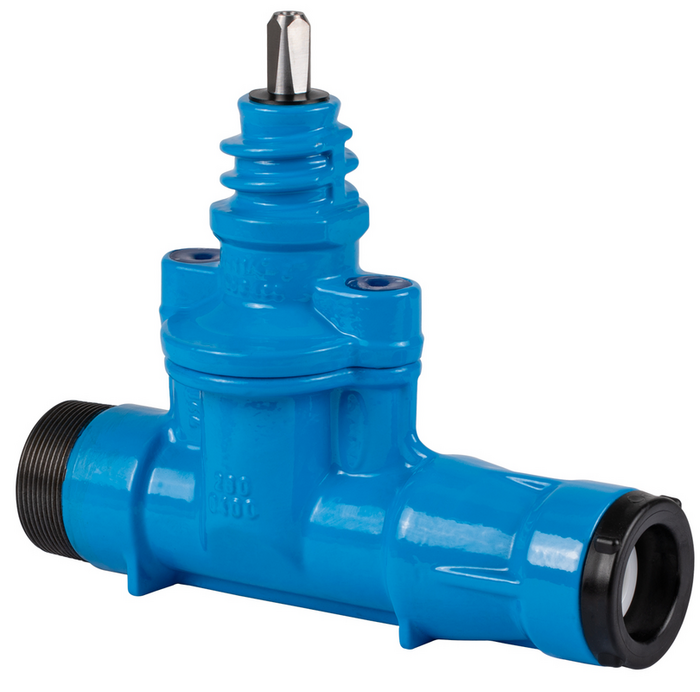

Zasun za kućni priključak s vanjskim navojem i ISO naglavkom
| Materijal: |
Kućište i poklopac: GJS-400, Hawle epoksidna praškasta zaštita Vreteno: nehrđajući čelik Zasunska pločica: mesing, vulkaniziran s EPDM-om prema KTW-BWGL za pitku vodu |
|---|---|
| Max. radni tlak: | Pitka voda: 16 bar |
| Medij | Pitka Voda |
Zasun za kućni priključak, s jedne strane s vanjskim navojem prema DIN EN 10226, a s druge strane ISO utični fiting za spoj s poteznim osiguranjem za cijevi od PE 80 i PE 100 prema DIN 8074 i PE-X cijevi prema DIN 16893. Dostupan i s korundiranim steznim prstenom za PVC cijevi art.br. 695.
Direktna montaža cijevi u zasun - ušteda na fitingu.
Kod spajanja PE cijevi potrebno je primijeniti potporni prsten (Art.br. 590).
Vretenski nastavak:12,3 mm
POZOR: prije ubušivanja kroz zasun izvaditi O brtvu i stezni prsten iz ISO naglavka
|
Kat.br.
|
*) |
Max. radni tlak |
Opis |
d |
Unutarnji navoj |
Vanjski navoj |
L |
L1 |
H |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2800320000
|
1) | Pitka voda: 16 bar | 32 mm | 1 1/4" | 1 1/4" | 200 mm | 85 mm | 156 mm | 3,12 kg | ||||
|
2800400000
|
1) | Pitka voda: 16 bar | 40 mm | 1 1/2" | 2" | 245 mm | 100 mm | 185 mm | 4,98 kg | ||||
|
2800500000
|
1) | Pitka voda: 16 bar | 50 mm | 2" | 2" | 255 mm | 120 mm | 185 mm | 5,27 kg | ||||
|
2800630000
|
1) | Pitka voda: 16 bar | 63 mm | 2 1/2" | 2" | 265 mm | 135 mm | 208 mm | 7,10 kg | ||||
|
8700000000
|
Nadoplata za vretenasto ubušivanje | 0,00 kg |
|
