270-00

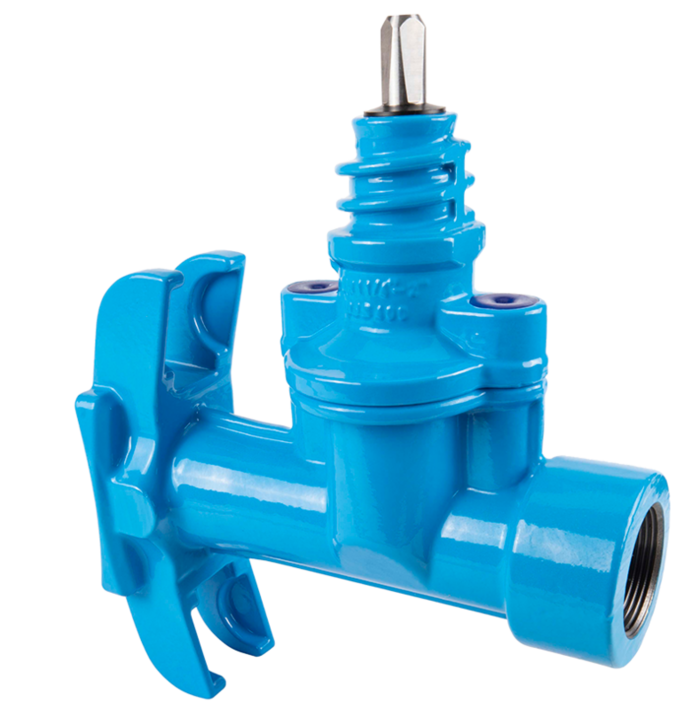

Zasunska ogrlica sa unutarnjim navojem
| Materijal: |
Kućište: GJS-400, Hawle epoksidna praškasta zaštita Vreteno: nehrđajući čelik Zasunska ploča: mesing, izvana i iznutra EPDM prema KTW-BWGL za vodu |
|---|---|
| Max. radni tlak: | Pitka voda: 16 bar |
| Medij | Pitka Voda |
Ogrlica sa zasunom je namijenjena za ugradnju na cjevovode od LŽ, čelika i azbest cementa u rasponu od DN 65 -DN 500. Prilagodba na promjer cijevi se postiže pomoću stremena i sedlaste brtve ( art.br. 309-00, 310-00 ili 311-00, 311-01, 311-02, 311-03) odgovarajućeg promjera.
U kombinaciji s garniturom za ubušivanje ovaj sistem omogućava jednostavno ubušivanje glavnog cjevovoda i pod tlakom.
Priključak sa strane s unutarnjim navojem prema DIN ISO 228-1 služi u kombinaciji s fitinzima, nakon ubušivanja, za spoj kućnih priključaka.
Vretenski nastavak: 12,3 mm
|
Kat.br.
|
L |
Opis |
L1 |
B |
H1 |
Promjer bu |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
2700320000
|
205 mm | 125 mm | 200 mm | 185 mm | 25 mm | IG 1" | 5,40 kg | ||||
|
2700400000
|
205 mm | 125 mm | 200 mm | 185 mm | 30 mm | IG 1 1/4" | 5,40 kg | ||||
|
2700500000
|
220 mm | 125 mm | 200 mm | 185 mm | 38 mm | IG 1 1/2" | 5,50 kg | ||||
|
2700630000
|
220 mm | 125 mm | 200 mm | 185 mm | 38 mm | IG 2" | 5,60 kg | ||||
|
8700000000
|
Nadoplata za vretenasto ubušivanje | 0,00 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Armature za ubušivanje |
|
Prospekti
|
|---|
| Katalog proizvoda - Pregled asortimana |
