245-01

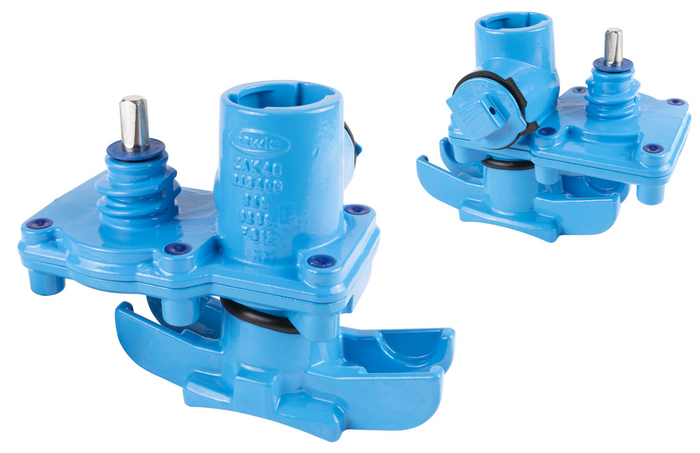

Univerzalna obujmica Hawlinger zaokretna s horizontalnim ZAK® naglavkom 90° u odnosu na smjer cjevovoda

Univerzalna ogrlica Hawlinger je namijenjena za ugradnju na cjevovode od LŽ, čelika i azbest cementa u rasponu od DN 65 -DN 500. Prilagodba na promjer cijevi se postiže uz pomoć stremena i sedlaste brtve ( art.br. 309 ili 311-01, 311-02, 311-03) odgovarajućeg promjera. Gornji dio ogrlice je zakretan te se time dobiva na fleksibilnosti prilikom izvođenja kućnih priključaka.

Gornji priključak sa ZAK naglavkom služi u kombinaciji sa fitinzima sa ZAK utičnim krajem za spajanje cjevovoda za kućni priključak.

Kod svih Hawle armatura za ubušivanje tipa Hawlinger, zatvaranje armature slijedi pomoću mehanizma i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kučištu do čvrstih metalnih graničnika.

Za otvaranje odnosno zatvaranje protoka potrebno je pola okretaja (180°). U kombinaciji sa garniturom za ubušivanje ( npr. HAWLOMAT art.br.830) ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.

Materijal: Kućište: GJS-400, Hawle epoksidna praškasta zaštita
Vreteno, utična pločica, pogon utične pločice: nehrđajući čelik
Brtva: EPDM prema KTW-BWGL za vodu
Max. radni tlak: Pitka voda: 16 bar
Medij Pitka Voda

Univerzalna ogrlica Hawlinger je namijenjena za ugradnju na cjevovode od LŽ, čelika i azbest cementa u rasponu od DN 65 -DN 500. Prilagodba na promjer cijevi se postiže uz pomoć stremena i sedlaste brtve ( art.br. 309 ili 311-01, 311-02, 311-03) odgovarajućeg promjera. Gornji dio ogrlice je zakretan te se time dobiva na fleksibilnosti prilikom izvođenja kućnih priključaka.

Gornji priključak sa ZAK naglavkom služi u kombinaciji sa fitinzima sa ZAK utičnim krajem za spajanje cjevovoda za kućni priključak.

Kod svih Hawle armatura za ubušivanje tipa Hawlinger, zatvaranje armature slijedi pomoću mehanizma i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kučištu do čvrstih metalnih graničnika.

Za otvaranje odnosno zatvaranje protoka potrebno je pola okretaja (180°). U kombinaciji sa garniturom za ubušivanje ( npr. HAWLOMAT art.br.830) ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.
