243-00

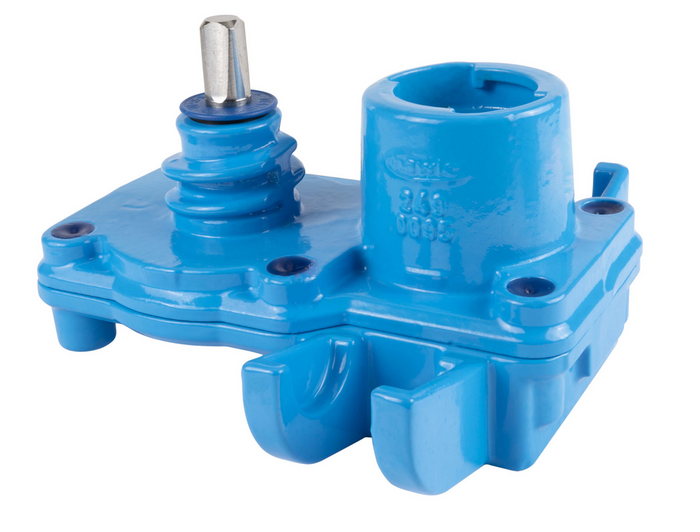

Univerzalna ogrlica Hawlinger sa vertikalnim ZAK® naglavkom za pitka voda
| Materijal: |
Kućište: GJS-400 Hawle epoksidna praškasta zaštita Vreteno i pogon zaporne pločice: nehrđajući čelik Zaporna pločica: nehrđajući čelik Brtve: EPDM prema KTW-BWGL za pitku vodu |
|---|---|
| Max. radni tlak: | Pitka voda: 16 bar |
| Medij | Pitka Voda |
Univerzalni Hawlinger je namijenjen za ugradnju na cjevovode od LŽ, čelika i azbest cementa u rasponu od DN 65 -DN 500. Prilagodba na promjer cijevi se postiže pomoću stremena i sedlaste brtve ( art.br. 309-00, 310-00 ili 311-00, 311-01, 311-02, 311-03) odgovarajućeg promjera.
Vertikalni priključak sa ZAK naglavkom služi u kombinaciji s fitinzima sa ZAK utičnim krajem za spajanje cjevovoda za kućni priključak.
Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.
Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućava jednostavno ubušivanje glavnog cjevovoda i pod tlakom.
|
Kat.br.
|
*) |
Opis |
L |
B |
H1 |
Promjer bu |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
2400000009
|
Nadoplata za drenažni ispust | 0,00 kg | |||||||||
|
2430320000
|
165 mm | 200 mm | 116 mm | 24 mm | ZAK 34 | 4,10 kg | |||||
|
2430500000
|
195 mm | 200 mm | 119 mm | 36 mm | ZAK 46 | 5,20 kg | |||||
|
2430630000
|
1) 2) | 195 mm | 200 mm | 128 mm | 45 mm | ZAK 69 | 5,60 kg | ||||
|
8700000000
|
Nadoplata za vretenasto ubušivanje | 0,00 kg |
|
