242-00

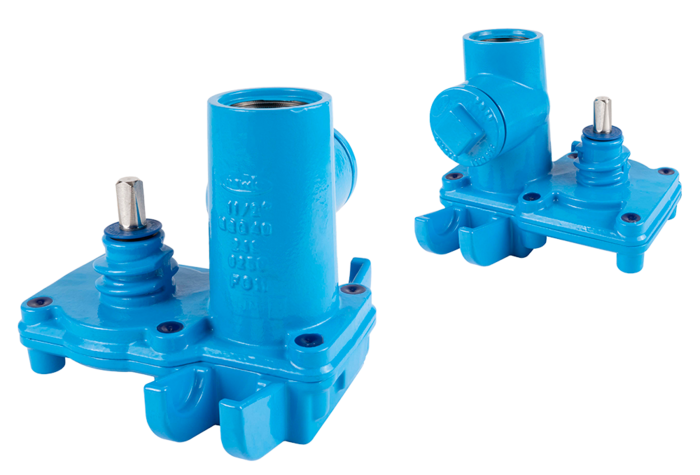

Univerzalna ogrlica Hawlinger s unutarnjim navojem i sedlastim priključkom, s horizontalnim priključkom 90° u odnosu na smjer cjevovoda

Univerzalna ogrlica Hawlinger je namijenjena za ugradnju na cjevovode od LŽ, čelika i azbest cementa u rasponu od DN 65 -DN 500. Prilagodba na promjer cijevi se postiže pomoću stremena i sedlaste brtve ( art.br. 309-00, 310-00 ili 311-00, 311,01, 311-02, 311-03) odgovarajućeg promjera.

Gornji priključak s unutarnjim navojem prema DIN ISO 228-1 služi u kombinaciji s fitinzima za spajanje cjevovoda za kućni priključak.

Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.

Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.

Čitaj dalje reduce
Materijal: Kućište: GJS-400 Hawle epoksidna praškasta zaštita
Vreteno i pogon zaporne pločice:nehrđajući čelik
Zaporna pločica: nehrđajući čelik
Brtve: EPDM prema KTW-BWGL za pitku vodu
Max. radni tlak: Pitka voda: 16 bar
Medij Pitka Voda

Univerzalna ogrlica Hawlinger je namijenjena za ugradnju na cjevovode od LŽ, čelika i azbest cementa u rasponu od DN 65 -DN 500. Prilagodba na promjer cijevi se postiže pomoću stremena i sedlaste brtve ( art.br. 309-00, 310-00 ili 311-00, 311,01, 311-02, 311-03) odgovarajućeg promjera.

Gornji priključak s unutarnjim navojem prema DIN ISO 228-1 služi u kombinaciji s fitinzima za spajanje cjevovoda za kućni priključak.

Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.

Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.

Kontakt osoba
Moj izbor
Kat.br.

Opis
L
L1
B
H1
Promjer bu
Outlet O
 Medij Težina A-Text Košarica
2400000009
 Nadoplata za drenažni ispust             0,00 kg
2420320000
   165 mm 68 mm 200 mm 160 mm 24 mm IG 1" 6,30 kg
2420400000
   165 mm 68 mm 200 mm 160 mm 24 mm IG 1 1/4" 6,30 kg
2420500000
   195 mm 82 mm 200 mm 165 mm 36 mm IG 1 1/2" 6,90 kg
8700000000
 Nadoplata za vretenasto ubušivanje             0,00 kg
Moj izbor

Kataloški brojevi i cijene za izvedbu D (Hawlinger 1 1/2" sa brtvenom površinom) na upit
