241-00G

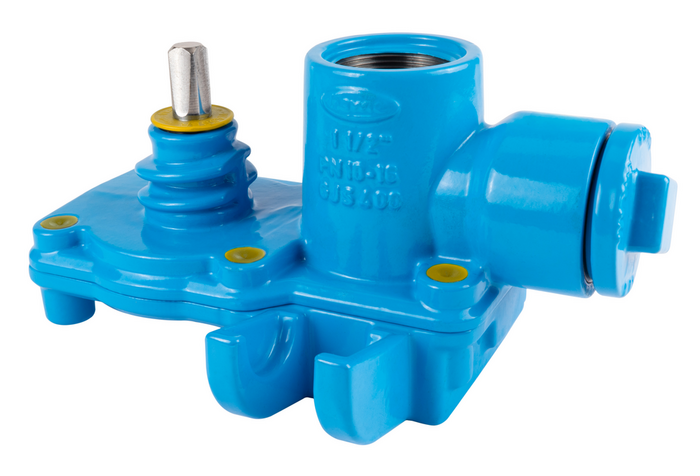

Univerzalna ogrlica Hawlinger za plin sa unutarnjim navojem i sedlastim priključkom, s horizontalnim priključkom u smjeru cjevovoda
| Materijal: |
Kućište: GJS-400 Hawle epoksidna praškasta zaštita Vreteno i pogon zaporne pločice:nehrđajući čelik Zaporna pločica: nehrđajući čelik Brtve: NBR za plin |
|---|---|
| Max. radni tlak: | Plin: 5 bar |
| Medij | Plin |
Univerzalna ogrlica Hawlinger je namijenjena za ugradnju na cjevovode od LŽ, čelika i azbest cementa u rasponu od DN 65 -DN 500. Prilagodba na promjer cijevi se postiže pomoću stremena i sedlaste brtve ( art.br. 310-00G ili 314-01) odgovarajućeg promjera.
Gornji priključak s unutarnjim navojem prema DIN ISO 228-1 služi u kombinaciji s fitinzima za spajanje cjevovoda za kućni priključak.
Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.
Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°).
|
Kat.br.
|
L |
L1 |
B |
H |
Promjer bu |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|
|
2410500005
|
225 mm | 82 mm | 200 mm | 120 mm | 36 mm | IG 1 1/2" | 8,50 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Armature za ubušivanje |
