Kataloški brojevi i cijene za izvedbu D (Hawlinger 1 1/2" sa brtvenom površinom) na upit
240-00

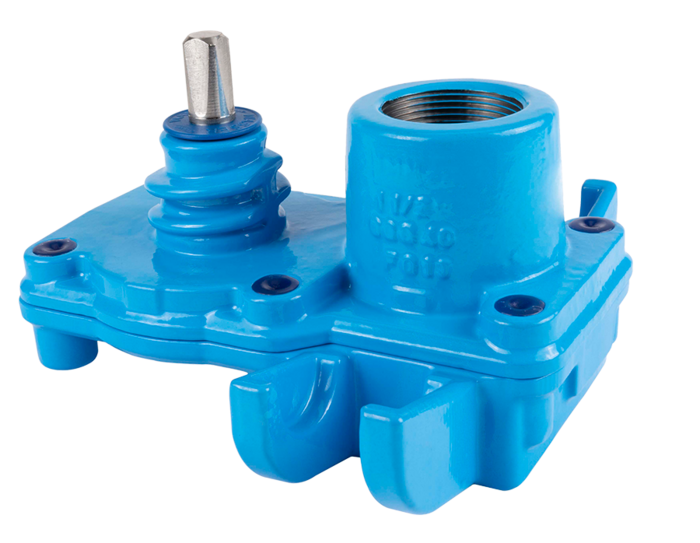

Univerzalna ogrlica Hawlinger sa unutarnjim navojem i sedlastim priključkom, s vertikalnim priključkom
| Materijal: |
Kućište: GJS-400 Hawle epoksidna praškasta zaštita Vreteno i pogon zaporne pločice: nehrđajući čelik Zaporna pločica: nehrđajući čelik Brtve: EPDM prema KTW-BWGL za pitku vodu |
|---|---|
| Max. radni tlak: | Pitka voda: 16 bar |
| Medij | Pitka Voda |
Univerzalna ogrlica Hawlinger je namijenjena za ugradnju na cjevovode od LŽ, čelika i azbest cementa u rasponu od DN 65 -DN 500. Prilagodba na promjer cijevi se postiže pomoću stremena i sedlaste brtve ( art.br. 309-00, 310-00 ili 311-00, 311,01- 311,02, 311-03) odgovarajućeg promjera.
Gornji priključak s unutarnjim navojem prema DIN ISO 228-1 služi u kombinaciji s fitinzima za spajanje cjevovoda za kućni priključak.
Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.
Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.
|
Kat.br.
|
Opis |
L |
L1 |
B |
H |
Promjer bu |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
2400000009
|
Nadoplata za drenažni ispust | 0,00 kg | |||||||||
|
2400320000
|
165 mm | 68 mm | 200 mm | 95 mm | 24 mm | IG 1" | 4,30 kg | ||||
|
2400400000
|
165 mm | 68 mm | 200 mm | 95 mm | 24 mm | IG 1 1/4" | 4,30 kg | ||||
|
2400500000
|
195 mm | 82 mm | 200 mm | 95 mm | 36 mm | IG 1 1/2" | 5,40 kg | ||||
|
8700000000
|
Nadoplata za vretenasto ubušivanje | 0,00 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Armature za ubušivanje |
|
Prospekti
|
|---|
| Katalog proizvoda - Pregled asortimana |
