239-01G

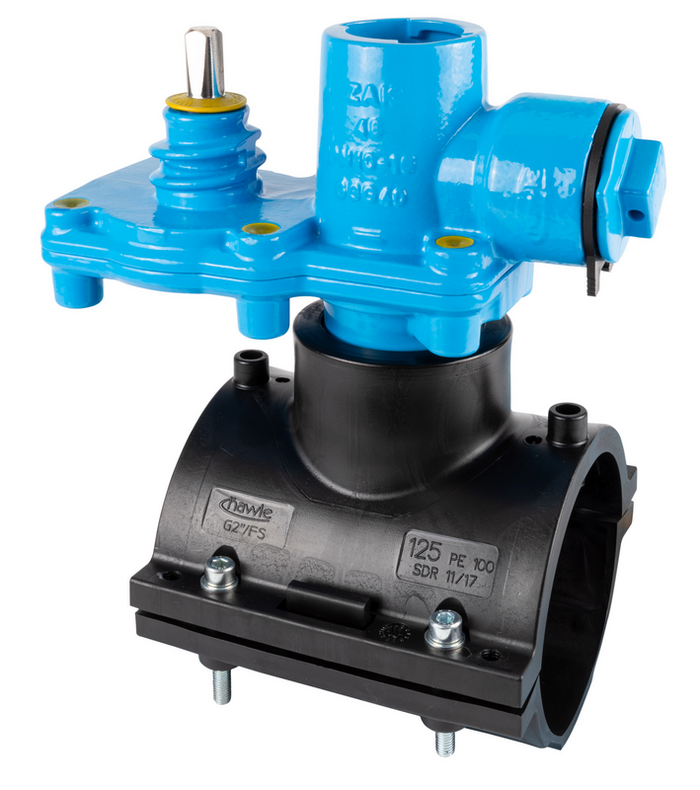

Hawlinger s horizontalnim ZAK® naglavkom u smjeru cjevovoda i obujmicom za zavarivanje
| Materijal: |
Kućište: GJS-400 Hawle epoksidna praškasta zaštita Vreteno i pogon zaporne pločice: nehrđajući čelik Zaporna pločica: nehrđajući čelik Brtve: NBR za plin HA-WELD: PE 100 |
|---|---|
| Max. radni tlak: | Plin: 10 bar |
| Medij | Plin |
Hawlinger s HA-WELD obujmicom za zavarivanje je namijenjena za zavarivanje na PE cijevi prema DIN EN 8074.
Gornji priključak s ZAK® naglavkom služi u kombinaciji s fitingom sa ZAK® utičnim krajem za spoj cjevovoda za kućni priključak.
Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.
Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°).
|
Kat.br.
|
L |
Opis |
B |
D |
H |
Promjer bu |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
2390633215
|
186 mm | 120 mm | 63 mm | 240 mm | 24 mm | ZAK 34 | 4,30 kg | ||||
|
2390905015
|
232 mm | 145 mm | 90 mm | 273 mm | 36 mm | ZAK 46 | 6,40 kg | ||||
|
2391103215
|
202 mm | 180 mm | 110 mm | 289 mm | 24 mm | ZAK 34 | 5,20 kg | ||||
|
2391105015
|
230 mm | 180 mm | 110 mm | 292 mm | 36 mm | ZAK 46 | 6,60 kg | ||||
|
2391255015
|
229 mm | 180 mm | 125 mm | 307 mm | 36 mm | ZKA 46 | 6,80 kg | ||||
|
2391605015
|
229 mm | 220 mm | 160 mm | 342 mm | 36 mm | ZAK 46 | 6,90 kg | ||||
|
2391805015
|
230 mm | 245 mm | 180 mm | 362 mm | 36 mm | ZAK 46 | 6,90 kg | ||||
|
2392255015
|
230 mm | 295 mm | 225 mm | 408 mm | 36 mm | ZAK 46 | 6,10 kg | ||||
|
8700000000
|
Nadoplata za vretenasto ubušivanje | 0,00 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Armature za ubušivanje |
