239-01

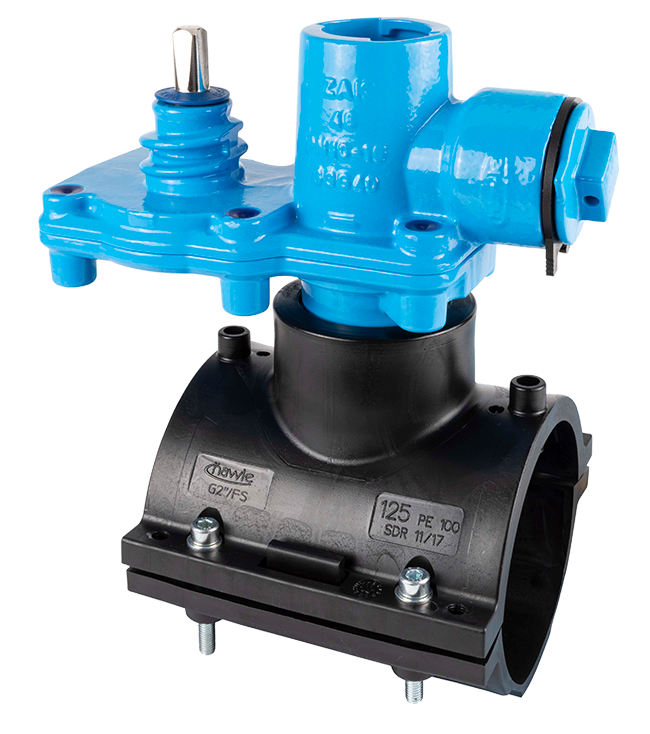

Hawlinger s horizontalnim ZAK® naglavkom u smjeru cjevovoda i obujmicom za zavarivanje

Hawlinger s HA-WELD obujmicom za zavarivanje je namijenjena za zavarivanje na PE cijevi prema DIN 8074.

Gornji priključak s ZAK® naglavkom služi u kombinaciji s fitingom sa ZAK® utičnim krajem za spoj cjevovoda za kućni priključak.

Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.

Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.

Čitaj dalje reduce
Materijal: Kućište: GJS-400 Hawle epoksidna praškasta zaštita
Vreteno i pogon zaporne pločice: nehrđajući čelik
Zaporna pločica: nehrđajući čelik
Brtve: EPDM prema KTW-BWGL za pitku vodu
HA-WELD: PE 100
Max. radni tlak: Pitka voda: 16 bar
Medij Pitka Voda

Hawlinger s HA-WELD obujmicom za zavarivanje je namijenjena za zavarivanje na PE cijevi prema DIN 8074.

Gornji priključak s ZAK® naglavkom služi u kombinaciji s fitingom sa ZAK® utičnim krajem za spoj cjevovoda za kućni priključak.

Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.

Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.

Kontakt osoba
Moj izbor
Kat.br.

L
Opis
B
D
H
Promjer bu
Outlet O
 Medij Težina A-Text Košarica
2390633210
 186 mm   120 mm 63 mm 240 mm 24 mm ZAK 34 4,30 kg
2390903210
 200 mm   145 mm 90 mm 270 mm 24 mm ZAK 34 5,10 kg
2390905010
 232 mm   145 mm 90 mm 273 mm 36 mm ZAK 46 6,40 kg
2391103210
 202 mm   180 mm 110 mm 289 mm 24 mm ZAK 34 5,20 kg
2391105010
 230 mm   180 mm 110 mm 292 mm 36 mm ZAK 46 6,60 kg
2391253210
 202 mm   180 mm 125 mm 304 mm 24 mm ZAK 34 5,40 kg
2391255010
 229 mm   180 mm 125 mm 307 mm 36 mm ZAK 46 6,80 kg
2391603210
 202 mm   220 mm 160 mm 339 mm 24 mm ZAK 34 5,70 kg
2391605010
 229 mm   220 mm 160 mm 342 mm 36 mm ZAK 46 6,90 kg
2391803210
 201 mm   245 mm 180 mm 359 mm 24 mm ZAK 34 5,70 kg
2391805010
 230 mm   245 mm 180 mm 362 mm 36 mm ZAK 46 6,90 kg
2392253210
 201 mm   295 mm 225 mm 405 mm 24 mm ZAK 34 5,50 kg
2392255010
 230 mm   295 mm 225 mm 408 mm 36 mm ZAK 46 8,10 kg
2400000009
   Nadoplata za drenažni ispust           0,00 kg
8700000000
   Nadoplata za vretenasto ubušivanje           0,00 kg
