239-00G

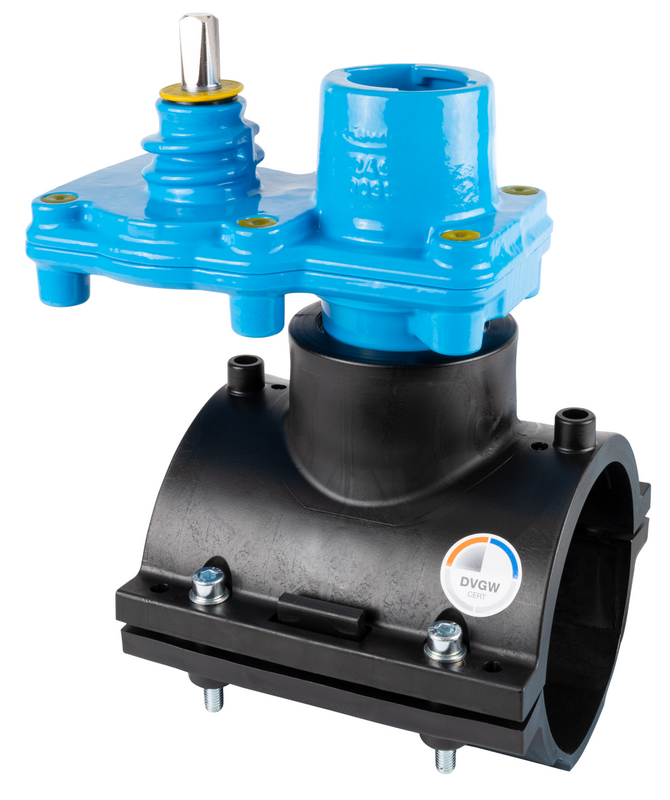

Hawlinger s vertikalnim ZAK® naglavkom i obujmicom za zavarivanje
| Materijal: |
Kućište: GJS-400 Hawle epoksidna praškasta zaštita Vreteno i pogon zaporne pločice: nehrđajući čelik Zaporna pločica: nehrđajući čelik Brtve: NBR za plin Obujmica HA-WELD: PE 100 |
|---|---|
| Max. radni tlak: | Plin: 10 bar |
| Medij | Plin |
Ogrlica Hawlinger s HA-WELD obujmicom za zavarivanje je namijenjena za zavarivanje na PE cijevi prema DIN 8074.
Vertikalni priključak s ZAK naglavkom služi u kombinaciji s fitinzima s ZAK utičnim krajem za spoj cjevovoda za kućni priključak.
Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.
Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°).
|
Kat.br.
|
L |
B |
D |
H |
Promjer bu |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|
|
2390905005
|
229 mm | 145 mm | 90 mm | 273 mm | 36 mm | ZAK 46 | 7,30 kg | |||
|
2390905007
|
239 mm | 145 mm | 90 mm | 273 mm | 36 mm | ZAK 46 | 5,80 kg | |||
|
2391105005
|
230 mm | 180 mm | 110 mm | 293 mm | 36 mm | ZAK 46 | 5,90 kg | |||
|
2391105007
|
230 mm | 180 mm | 110 mm | 293 mm | 36 mm | ZAK 46 | 5,90 kg | |||
|
2391255005
|
230 mm | 180 mm | 125 mm | 307 mm | 36 mm | ZAK 46 | 7,60 kg | |||
|
2391605005
|
229 mm | 220 mm | 160 mm | 341 mm | 36 mm | ZAK 46 | 7,90 kg | |||
|
2391605007
|
229 mm | 220 mm | 160 mm | 341 mm | 36 mm | ZAK 46 | 6,20 kg | |||
|
2391805005
|
230 mm | 245 mm | 180 mm | 360 mm | 36 mm | ZAK 46 | 8,10 kg | |||
|
2392255005
|
230 mm | 295 mm | 225 mm | 408 mm | 36 mm | ZAK 46 | 8,40 kg |
|
