239-00

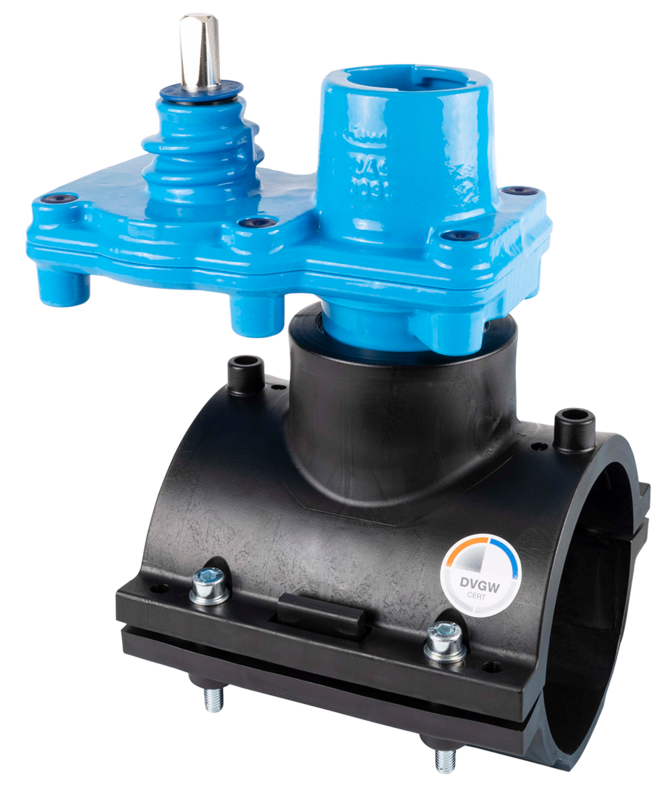

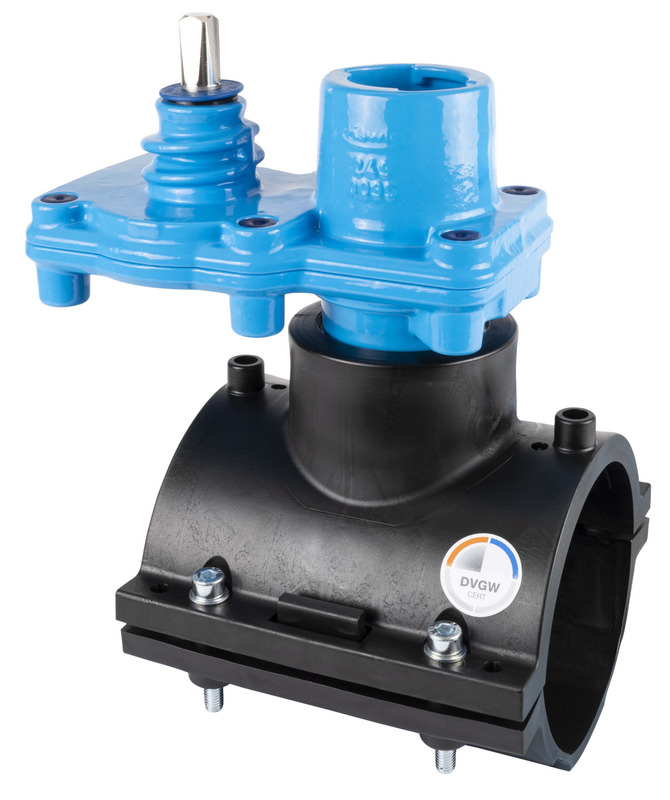

Hawlinger s vertikalnim ZAK® naglavkom i obujmicom za zavarivanje

Ogrlica Hawlinger s HA-WELD obujmicom za zavarivanje je namijenjena za zavarivanje na PE cijevi prema DIN 8074.

Vertikalni priključak s ZAK naglavkom služi u kombinaciji s fitinzima s ZAK utičnim krajem za spoj cjevovoda za kućni priključak.

Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.

Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.

Čitaj dalje reduce

Materijal:	Kućište: GJS-400 Hawle epoksidna praškasta zaštita Vreteno i pogon zaporne pločice: nehrđajući čelik Zaporna pločica: nehrđajući čelik Brtve: EPDM prema KTW-BWGL za pitku vodu Obujmica HA-WELD: PE 100
Max. radni tlak:	Pitka voda: 16 bar
Medij	Pitka Voda

Ogrlica Hawlinger s HA-WELD obujmicom za zavarivanje je namijenjena za zavarivanje na PE cijevi prema DIN 8074.

Vertikalni priključak s ZAK naglavkom služi u kombinaciji s fitinzima s ZAK utičnim krajem za spoj cjevovoda za kućni priključak.

Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.

Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.

Kontakt osoba

Moj izbor

• Izvedbe
• Tehnička dokumentacija
• Dodaci proizvodu
• BIM-Files

Kat.br.	L	Opis	B	D	H	Promjer bu	Outlet O	Medij	Težina	A-Text	Košarica
2390633200	186 mm		120 mm	63 mm	247 mm	24 mm	ZAK 34		3,70 kg
2390903200	200 mm		145 mm	90 mm	277 mm	24 mm	ZAK 34		5,10 kg
2390905000	229 mm		145 mm	90 mm	273 mm	36 mm	ZAK 46		7,30 kg
2390905005	229 mm		145 mm	90 mm	273 mm	36 mm	ZAK 46		7,30 kg
2391103200	201 mm		180 mm	110 mm	300 mm	24 mm	ZAK 34		4,70 kg
2391105000	230 mm		180 mm	110 mm	293 mm	36 mm	ZAK 46		5,90 kg
2391105005	230 mm		180 mm	110 mm	293 mm	36 mm	ZAK 46		5,90 kg
2391253200	201 mm		180 mm	125 mm	310 mm	24 mm	ZAK 34		5,20 kg
2391255000	230 mm		180 mm	125 mm	307 mm	36 mm	ZAK 46		7,60 kg
2391255005	230 mm		180 mm	125 mm	307 mm	36 mm	ZAK 46		7,60 kg
2391603200	201 mm		220 mm	160 mm	346 mm	24 mm	ZAK 34		5,40 kg
2391605000	229 mm		220 mm	160 mm	341 mm	36 mm	ZAK 46		7,90 kg
2391605005	229 mm		220 mm	160 mm	341 mm	36 mm	ZAK 46		7,90 kg
2391803200	201 mm		245 mm	180 mm	366 mm	24 mm	ZAK 34		5,00 kg
2391805000	230 mm		245 mm	180 mm	360 mm	36 mm	ZAK 46		8,10 kg
2391805005	230 mm		245 mm	180 mm	360 mm	36 mm	ZAK 46		8,10 kg
2392253200	201 mm		295 mm	225 mm	411 mm	24 mm	ZAK 34		5,80 kg
2392255000	230 mm		295 mm	225 mm	408 mm	36 mm	ZAK 46		8,40 kg
2392255005	230 mm		295 mm	225 mm	408 mm	36 mm	ZAK 46		8,40 kg
2400000009		Nadoplata za drenažni ispust							0,00 kg
8700000000		Nadoplata za vretenasto ubušivanje							0,00 kg
