238-00

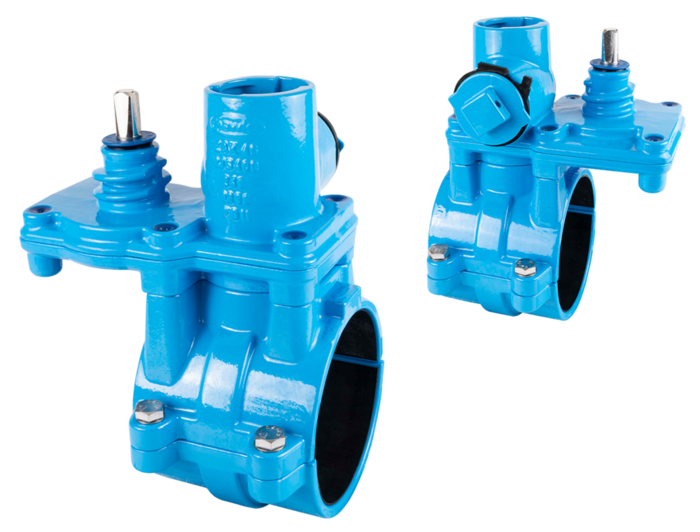

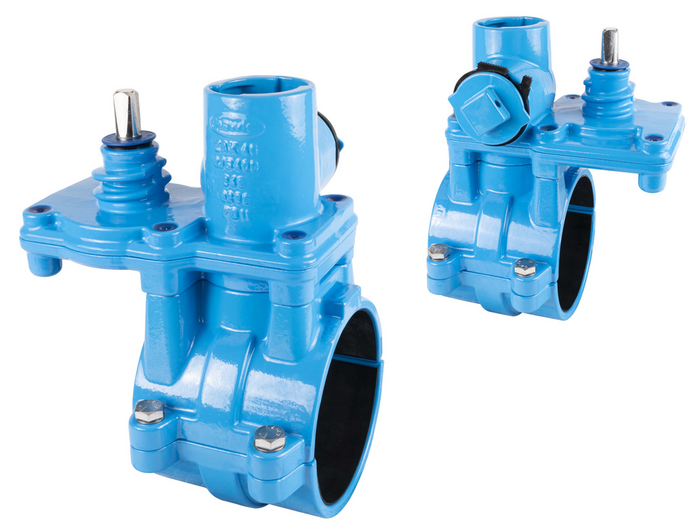

Ogrlica Hawlinger sa horizontalnim ZAK® naglavkom 90° u odnosu na smjer cjevovoda

Ogrlica Hawlinger je namijenjena za ugradnju na PE cjevovode prema DIN 8074 i PVC cjevovode prema DIN 8062. Ogrlica je kalibrirana na odgovarajući promjer cijevi. Nedozvoljena deformacija cijevi sprečava se upotrebom metalnih graničnika.

Gornji priključak s ZAK naglavkom služi u kombinaciji s fitinzima s ZAK utičnim krajem za spajanje cjevovoda za kućni priključak.

Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.

Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.

Čitaj dalje reduce
Materijal: Kućište: GJS-400 Hawle epoksidna praškasta zaštita
Vreteno i pogon zaporne pločice: nehrđajući čelik
Zaporna pločica: nehrđajući čelik
Brtve: EPDM prema DVGW W 270 za pitku vodu
Max. radni tlak: Pitka voda: 16 bar
Medij Pitka Voda

Ogrlica Hawlinger je namijenjena za ugradnju na PE cjevovode prema DIN 8074 i PVC cjevovode prema DIN 8062. Ogrlica je kalibrirana na odgovarajući promjer cijevi. Nedozvoljena deformacija cijevi sprečava se upotrebom metalnih graničnika.

Gornji priključak s ZAK naglavkom služi u kombinaciji s fitinzima s ZAK utičnim krajem za spajanje cjevovoda za kućni priključak.

Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.

Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.

Kontakt osoba
Moj izbor
Kat.br.
*)
L
Opis
B
D
H
Promjer bu
Outlet O
 Medij Težina A-Text Košarica
2380633200
 1) 175 mm   155 mm 63 mm 201 mm 24 mm ZAK 34 6,80 kg
2380633203
 2) 165 mm   125 mm 63 mm 226 mm 24 mm ZAK 34 6,20 kg
2380635003
 2) 195 mm   125 mm 63 mm 233 mm 36 mm ZAK 46 7,81 kg
2380755003
 2) 200 mm   142 mm 75 mm 249 mm 36 mm ZAK 46 8,00 kg
2380903200
   175 mm   155 mm 90 mm 228 mm 24 mm ZAK 34 7,20 kg
2380905000
   205 mm   155 mm 90 mm 234 mm 36 mm ZAK 46 9,20 kg
2381103200
   175 mm   170 mm 110 mm 249 mm 24 mm ZAK 34 7,70 kg
2381105000
   205 mm   170 mm 110 mm 258 mm 36 mm ZAK 46 9,00 kg
2381253200
   175 mm   190 mm 125 mm 266 mm 24 mm ZAK 34 7,90 kg
2381255000
   205 mm   190 mm 125 mm 277 mm 36 mm ZAK 46 9,90 kg
2381403200
   175 mm   205 mm 140 mm 283 mm 24 mm ZAK 34 8,50 kg
2381405000
   205 mm   205 mm 140 mm 289 mm 36 mm ZAK 46 9,40 kg
2381603200
   175 mm   230 mm 160 mm 301 mm 24 mm ZAK 34 9,30 kg
2381605000
   205 mm   230 mm 160 mm 311 mm 36 mm ZAK 46 11,70 kg
2381805000
   205 mm   250 mm 180 mm 330 mm 36 mm ZAK 46 11,00 kg
2382253200
   175 mm   305 mm 225 mm 372 mm 24 mm ZAK 34 11,60 kg
2382255000
   205 mm   250 mm 225 mm 330 mm 36 mm ZAK 46 14,30 kg
2382505003
 2) 235 mm   377 mm 250 mm 455 mm 36 mm ZAK 46 18,30 kg
2382805003
 2) 235 mm   377 mm 280 mm 455 mm 36 mm ZAK 46 18,25 kg
2383155003
 2) 235 mm   408 mm 315 mm 500 mm 36 mm ZAK 46 19,80 kg
2400000009
     Nadoplata za drenažni ispust           0,00 kg
8700000000
     Nadoplata za vretenasto ubušivanje           0,00 kg
Moj izbor
1)
Tvornički ugrađena armatura za ubušivanje (fiksno ugrađena), koja se sastoji od HAKU mosta za ubušivanje i navojnog Hawlingera.
