237-00

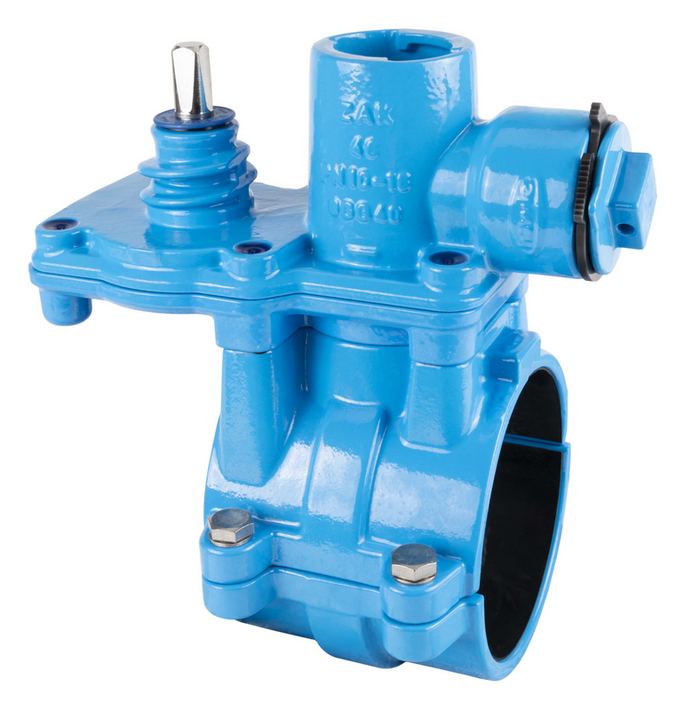

HAKU obujmica Hawlinger s horizontalnim ZAK® naglavkom u smjeru cjevovoda

HAKU Hawlinger je namijenjen za ugradnju na PE cjevovode prema DIN 8074 i PVC cjevovode prema DIN 8062. HAKU obujmica je kalibrirana na odgovarajući promjer cijevi. Nedozvoljena deformacija cijevi sprečava se upotrebom metalnih graničnika.

Gornji priključak s ZAK naglavkom služi u kombinaciji s fitinzima s ZAK utičnim krajem za spajanje cjevovoda za kućni priključak.

Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.

Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.

Čitaj dalje reduce
Materijal: Kućište: GJS-400 Hawle epoksidna praškasta zaštita
Vreteno i pogon zaporne pločice: nehrđajući čelik
Zaporna pločica: nehrđajući čelik
Brtve: EPDM prema KTW-BWGL za pitku vodu
Max. radni tlak: Pitka voda: 16 bar
Medij Pitka Voda

HAKU Hawlinger je namijenjen za ugradnju na PE cjevovode prema DIN 8074 i PVC cjevovode prema DIN 8062. HAKU obujmica je kalibrirana na odgovarajući promjer cijevi. Nedozvoljena deformacija cijevi sprečava se upotrebom metalnih graničnika.

Gornji priključak s ZAK naglavkom služi u kombinaciji s fitinzima s ZAK utičnim krajem za spajanje cjevovoda za kućni priključak.

Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.

Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.

Kontakt osoba
Moj izbor
Kat.br.
*)
L
Opis
B
D
H
Promjer bu
Outlet O
 Medij Težina A-Text Košarica
2370633200
 1) 172 mm   142 mm 63 mm 206 mm 24 mm ZAK 34 6,80 kg
2370633203
 2) 172 mm   125 mm 63 mm 231 mm 24 mm ZAK 34 6,10 kg
2370635003
 2) 227 mm   125 mm 63 mm 228 mm 36 mm ZAK 46 0,01 kg
2370755003
 2) 227 mm   142 mm 75 mm 245 mm 36 mm ZAK 46 0,00 kg
2370903200
   172 mm   151 mm 90 mm 234 mm 24 mm ZAK 34 6,90 kg
2370905000
   225 mm   171 mm 90 mm 229 mm 36 mm ZAK 46 8,70 kg
2371103200
   172 mm   170 mm 110 mm 254 mm 24 mm ZAK 34 7,30 kg
2371105000
   225 mm   170 mm 110 mm 254 mm 36 mm ZAK 46 9,10 kg
2371105050
 1) 225 mm   179 mm 110 mm 251 mm 36 mm ZAK 46 9,10 kg
2371253200
   172 mm   190 mm 125 mm 272 mm 24 mm ZAK 34 7,50 kg
2371255000
   225 mm   190 mm 125 mm 272 mm 36 mm ZAK 46 9,70 kg
2371403200
   172 mm   205 mm 140 mm 289 mm 24 mm ZAK 34 8,10 kg
2371405000
   225 mm   205 mm 140 mm 284 mm 36 mm ZAK 46 10,00 kg
2371603200
   172 mm   230 mm 160 mm 306 mm 24 mm ZAK 34 9,00 kg
2371605000
   225 mm   230 mm 160 mm 305 mm 36 mm ZAK 46 11,00 kg
2371805000
   229 mm   250 mm 180 mm 330 mm 36 mm ZAK 46 10,90 kg
2372253200
   172 mm   301 mm 225 mm 378 mm 24 mm ZAK 34 11,20 kg
2372255000
   225 mm   301 mm 225 mm 381 mm 36 mm ZAK 46 13,90 kg
2372505003
 2) 227 mm   347 mm 250 mm 418 mm 36 mm ZAK 46 18,20 kg
2372805003
 2) 234 mm   377 mm 280 mm 449 mm 36 mm ZAK 46 17,90 kg
2373155003
 2) 227 mm   408 mm 315 mm 494 mm 36 mm ZAK 46 19,80 kg
2400000009
     Nadoplata za drenažni ispust           0,00 kg
8700000000
     Nadoplata za vretenasto ubušivanje           0,00 kg
Moj izbor
1)
Tvornički ugrađena armatura za ubušivanje (fiksno ugrađena), koja se sastoji od HAKU mosta za ubušivanje i navojnog Hawlingera.
