236-00

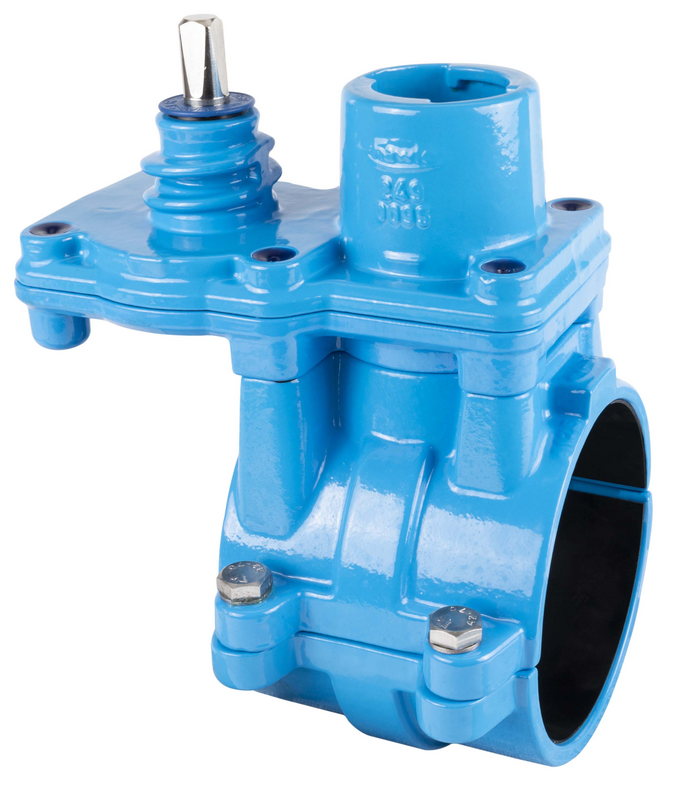

Ogrlica Hawlinger za PE / PVC cijevi sa vertikalnim ZAK® naglavkom

Ogrlica Hawlinger je namijenjena za ugradnju na PE cjevovode prema DIN 8074 i PVC cjevovode prema DIN 8062. Ogrlica je kalibrirana na odgovarajući promjer cijevi. Nedozvoljena deformacija cijevi se spriječava upotrebom metalnih graničnika na vijcima.

Vertikalni priključak s ZAK naglavkom služi u kombinaciji s fitinzima s ZAK utičnim krajem za spajanje cjevovoda za kućni priključak.

Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.

Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućava jednostavno ubušivanje glavnog cjevovoda i pod tlakom.

Čitaj dalje reduce
Materijal: Kućište: GJS-400 Hawle epoksidna praškasta zaštita
Vreteno i pogon zaporne pločice: nehrđajući čelik
Zaporna pločica: nehrđajući čelik
Brtve: EPDM prema KTW-BWGL
Max. radni tlak: Pitka voda: 16 bar
Medij Pitka Voda

Ogrlica Hawlinger je namijenjena za ugradnju na PE cjevovode prema DIN 8074 i PVC cjevovode prema DIN 8062. Ogrlica je kalibrirana na odgovarajući promjer cijevi. Nedozvoljena deformacija cijevi se spriječava upotrebom metalnih graničnika na vijcima.

Vertikalni priključak s ZAK naglavkom služi u kombinaciji s fitinzima s ZAK utičnim krajem za spajanje cjevovoda za kućni priključak.

Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.

Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućava jednostavno ubušivanje glavnog cjevovoda i pod tlakom.

Kontakt osoba
Moj izbor
Kat.br.
*)
L
Opis
B
D
H
Promjer bu
Outlet O
 Medij Težina A-Text Košarica
2360633200
 1) 177 mm   142 mm 63 mm 206 mm 24 mm ZAK 34 6,30 kg
2360633203
 2) 165 mm   125 mm 63 mm 231 mm 24 mm ZAK 34 5,70 kg
2360635003
 2) 195 mm   125 mm 63 mm 228 mm 36 mm ZAK 46 7,00 kg
2360755003
 2) 200 mm   142 mm 75 mm 245 mm 36 mm ZAK 46 7,10 kg
2360903200
   175 mm   151 mm 90 mm 243 mm 24 mm ZAK 34 6,40 kg
2360905000
   205 mm   171 mm 90 mm 229 mm 36 mm ZAK 46 7,80 kg
2361103200
   175 mm   170 mm 110 mm 254 mm 24 mm ZAK 34 7,00 kg
2361105000
   205 mm   170 mm 110 mm 251 mm 36 mm ZAK 46 8,20 kg
2361106300
 3) 4) 205 mm   170 mm 110 mm 251 mm 45 mm ZAK 69 8,11 kg
2361253200
   175 mm   190 mm 125 mm 272 mm 24 mm ZAK 34 7,10 kg
2361255000
   205 mm   190 mm 125 mm 272 mm 36 mm ZAK 46 9,00 kg
2361256300
 3) 4) 205 mm   190 mm 125 mm 272 mm 45 mm ZAK 69 8,70 kg
2361403200
   175 mm   205 mm 140 mm 289 mm 24 mm ZAK 34 7,60 kg
2361405000
   205 mm   205 mm 140 mm 284 mm 36 mm ZAK 46 9,20 kg
2361406300
 3) 4) 205 mm   205 mm 140 mm 284 mm 45 mm ZAK 69 8,90 kg
2361603200
   175 mm   230 mm 160 mm 306 mm 24 mm ZAK 34 8,30 kg
2361605000
   205 mm   230 mm 160 mm 305 mm 36 mm ZAK 46 9,80 kg
2361606300
 3) 4) 205 mm   230 mm 160 mm 305 mm 45 mm ZAK 69 9,30 kg
2361805000
   205 mm   250 mm 180 mm 330 mm 36 mm ZAK 46 10,20 kg
2361806300
 3) 4) 205 mm   250 mm 180 mm 330 mm 45 mm ZAK 69 10,20 kg
2362253200
   175 mm   301 mm 225 mm 378 mm 24 mm ZAK 34 10,90 kg
2362255000
   205 mm   301 mm 225 mm 381 mm 36 mm ZAK 46 13,10 kg
2362256300
 3) 4) 205 mm   301 mm 225 mm 381 mm 45 mm ZAK 69 12,80 kg
2362505003
 2) 235 mm   347 mm 250 mm 418 mm 36 mm ZAK 46 17,70 kg
2362805003
 2) 235 mm   377 mm 280 mm 449 mm 36 mm ZAK 46 17,60 kg
2363155003
 2) 235 mm   408 mm 315 mm 494 mm 36 mm ZAK 46 20,70 kg
2400000009
     Nadoplata za drenažni ispust           0,00 kg
8700000000
     Nadoplata za vretenasto ubušivanje           0,00 kg
Moj izbor
1)
Tvornički ugrađena armatura za ubušivanje (fiksno ugrađena), koja se sastoji od HAKU mosta za ubušivanje i navojnog Hawlingera.
