- 1)
- sa FRIALEN® obujmicom za zavarivanje
235-01

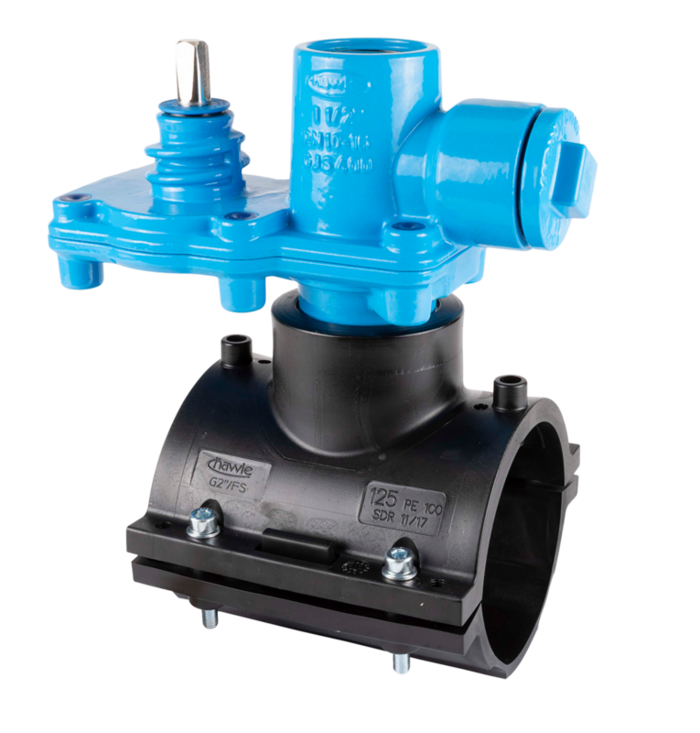

Ogrlica Hawlinger s obujmicom za zavarivanje s horizontalnim unutarnjim navojnim priključkom u smjeru cjevovoda
| Materijal: |
Kućište: GJS-400 Hawle epoksidna praškasta zaštita Vreteno i pogon zaporne pločice: nehrđajući čelik Zaporna pločica: nehrđajući čelik Brtve: EPDM prema KTW-BWGL za pitku vodu odnosno NBR za plin |
|---|---|
| Max. radni tlak: | Pitka voda: 16 bar |
| Medij | Pitka Voda |
Ogrlica Hawlinger sa HA-WELD obujmicom za zavarivanje je namijenjena za zavarivanje na PE cijevi prema DIN 8074.
Gornji priključak s unutarnjim navojem prema DIN ISO 228-1 služi u kombinaciji s fitinzima za spoj cjevovoda za kućni priključak.
Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.
Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.
|
Kat.br.
|
L |
Opis |
L1 |
B |
D |
H1 |
Promjer bu |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2350630410
|
170 mm | 68 mm | 105 mm | 63 mm | 150 mm | 24 mm | IG 1 1/4" | 4,50 kg | ||||
|
2350900510
|
220 mm | 82 mm | 160 mm | 90 mm | 170 mm | 36 mm | IG 1 1/2" | 7,60 kg | ||||
|
2351100510
|
220 mm | 82 mm | 170 mm | 110 mm | 170 mm | 36 mm | IG 1 1/2" | 7,70 kg | ||||
|
2351250510
|
220 mm | 82 mm | 190 mm | 125 mm | 185 mm | 36 mm | IG 1 1/2" | 7,90 kg | ||||
|
2351600510
|
220 mm | 82 mm | 230 mm | 160 mm | 175 mm | 36 mm | IG 1 1/2" | 8,20 kg | ||||
|
2351800510
|
220 mm | 82 mm | 245 mm | 180 mm | 180 mm | 36 mm | IG 1 1/2" | 8,40 kg | ||||
|
2352250510
|
220 mm | 82 mm | 255 mm | 225 mm | 175 mm | 36 mm | IG 1 1/2" | 8,70 kg | ||||
|
2400000009
|
Nadoplata za drenažni ispust | 0,00 kg | ||||||||||
|
8700000000
|
Nadoplata za vretenasto ubušivanje | 0,00 kg |
-
Kataloški brojevi i cijene za izvedbu D (Hawlinger 1 1/2" sa brtvenom površinom) na upit
|
