231-00G

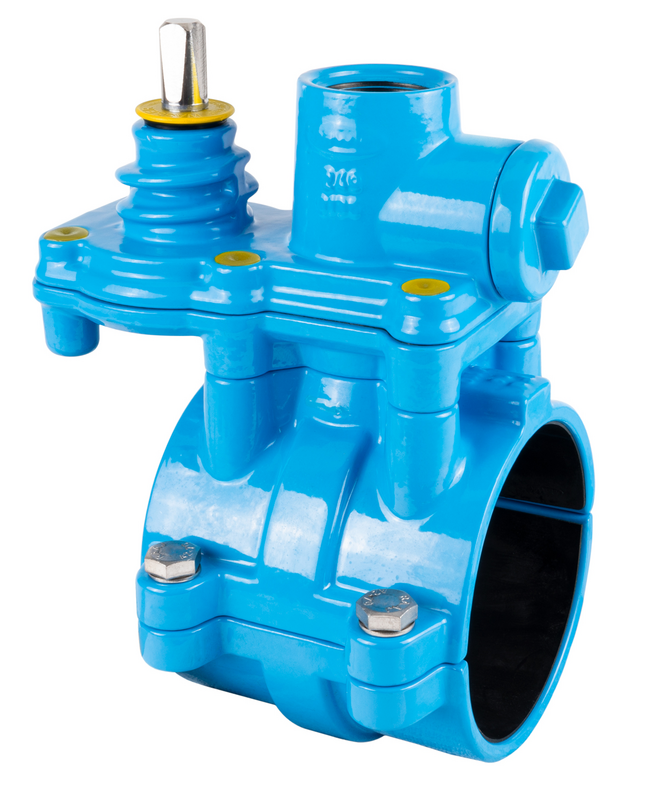

Ogrlica Hawlinger za plin za PE / PVC cijevi s horizontalnim priključkom s unutarnjim navojem u smjeru cjevovoda
| Materijal: |
Kućište: GJS-400 Hawle epoksidna praškasta zaštita Vreteno i pogon zaporne pločice: nehrđajući čelik Zaporna pločica: nehrđajući čelik Brtve: NBR za plin |
|---|---|
| Max. radni tlak: | Plin: 1 bar (samo PVC) |
| Medij | Plin |
Ogrlica Hawlinger je namijenjena za ugradnju na PVC cjevovode prema DIN EN 8062. Ogrlica je kalibriran na odgovarajući promjer cijevi. Nedozvoljena deformacija cijevi sprečava se upotrebom metalnih graničnika.
Gornji priključak s unutarnjim navojem prema DIN ISO 228-1 služi u kombinaciji s fitinzima za spajanje cjevovoda za kućni priključak.
Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.
Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°).
|
Kat.br.
|
L |
L1 |
L2 |
B |
D |
H2 |
Promjer bu |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2310905005
|
225 mm | 82 mm | 120 mm | 155 mm | 90 mm | 130 mm | 36 mm | IG 1 1/2" | 8,20 kg | |||
|
2311105005
|
225 mm | 82 mm | 120 mm | 170 mm | 110 mm | 130 mm | 36 mm | IG 1 1/2" | 8,70 kg | |||
|
2311605005
|
225 mm | 82 mm | 120 mm | 230 mm | 160 mm | 130 mm | 36 mm | IG 1 1/2" | 10,30 kg | |||
|
2312255005
|
225 mm | 82 mm | 120 mm | 305 mm | 225 mm | 130 mm | 36 mm | IG 1 1/2" | 12,10 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Armature za ubušivanje |
