230-00G

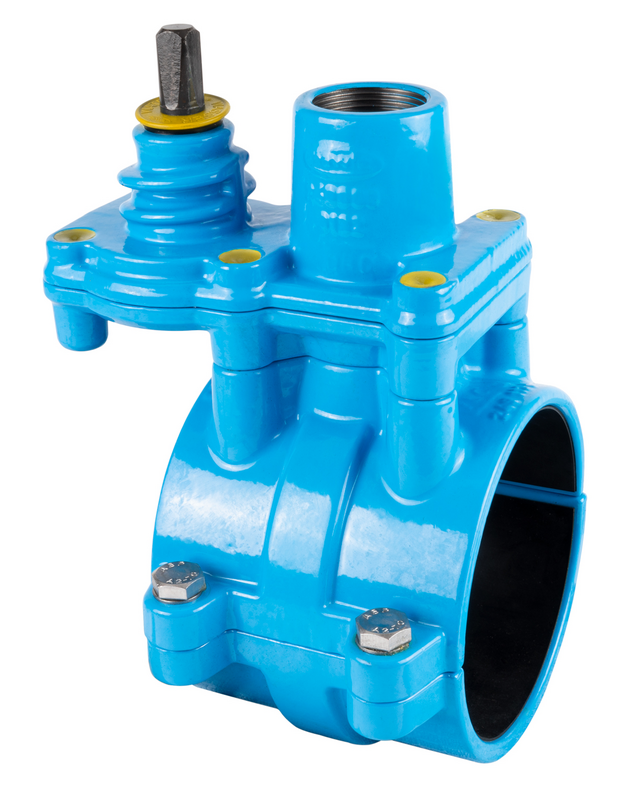

Ogrlica Hawlinger za PE / PVC cijevi s vertikalnim priključkom s unutarnjim navojem
| Materijal: |
Kućište: GJS-400, Hawle epoksidna praškasta zaštita Vreteno: nehrđajući čelik Matica vretena: mesing Zasunska ploča: GJS-400, NBR za plin Brtva: NBR za plin |
|---|---|
| Max. radni tlak: | Plin: 1 bar (samo PVC) |
| Medij | Plin |
Ogrlica Hawlinger je namijenjena za ugradnju na PVC cjevovode prema DIN EN 8062. Ogrlica je kalibrirana na odgovarajući promjer cijevi. Nedozvoljena deformacija cijevi sprečava se upotrebom metalnih graničnika.
Gornji priključak s unutarnjim navojem prema DIN ISO 228-1 služi u kombinaciji s fitinzima za spajanje cjevovoda za kućni priključak.
Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.
Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°).
|
Kat.br.
|
L |
L1 |
L2 |
B |
D |
H |
Promjer bu |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2301605005
|
205 mm | 82 mm | 120 mm | 230 mm | 160 mm | 304 mm | 36 mm | IG 1 1/2" | 0,00 kg | |||
|
2302253205
|
175 mm | 68 mm | 120 mm | 300 mm | 225 mm | 376 mm | 24 mm | IG 1" | 10,95 kg | |||
|
2302255005
|
205 mm | 82 mm | 120 mm | 300 mm | 225 mm | 381 mm | 36 mm | IG 1 1/2" | 10,80 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Armature za ubušivanje |
