229-05G

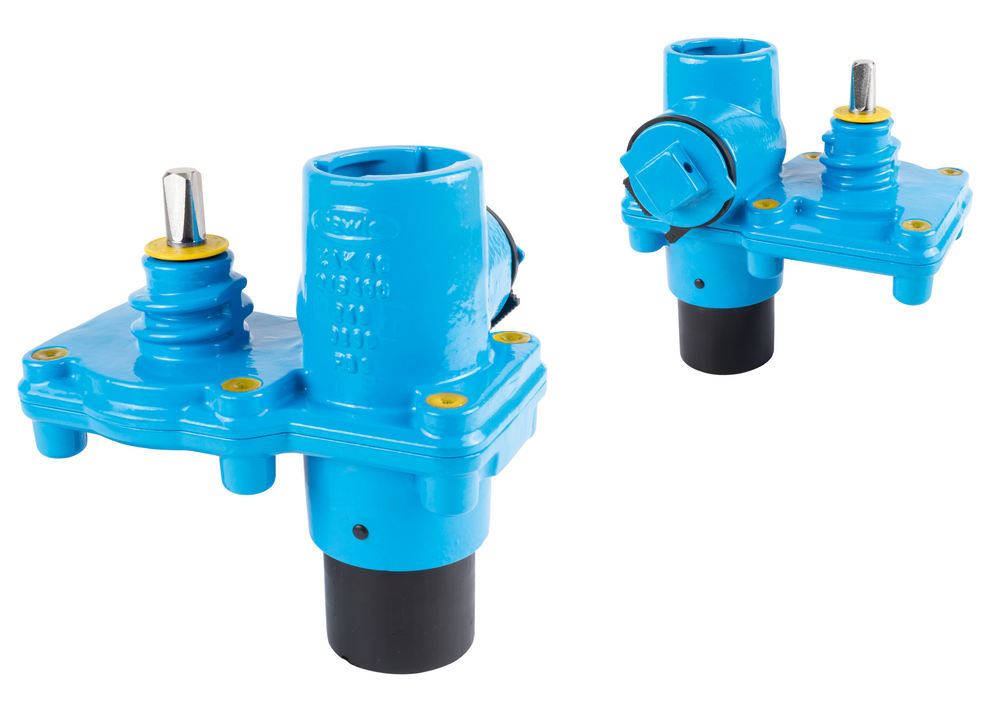

Hawlinger za plin za zavarivanje s horizontalnim ZAK® naglavkom 90° u odnosu na smjer cjevovoda
| Materijal: |
Kućište: GJS-400 Hawle epoksidna praškasta zaštita Vreteno i pogon zaporne pločice: nehrđajući čelik Zaporna pločica: nehrđajući čelik Brtve: NBR za plin |
|---|---|
| Max. radni tlak: | Plin: 5 bar |
| Medij | Plin |
Hawlinger s donjim PEX priključkom je namijenjen za zavarivanje u kombinaciji s +GF+ Typ ELGEF®Plus
Vertikalni i horizontalni priključci s ZAK naglavkom služe u kombinaciji s fitinzima s ZAK utičnim krajem za spoj cjevovoda za kućni priključak.
Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.
Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°).
|
Kat.br.
|
L |
B |
D |
H |
Promjer bu |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|
|
2295500635
|
195 mm | 129 mm | 63 mm | 193 mm | 36 mm | ZAK 46 | 6,80 kg |
|
