229-03G

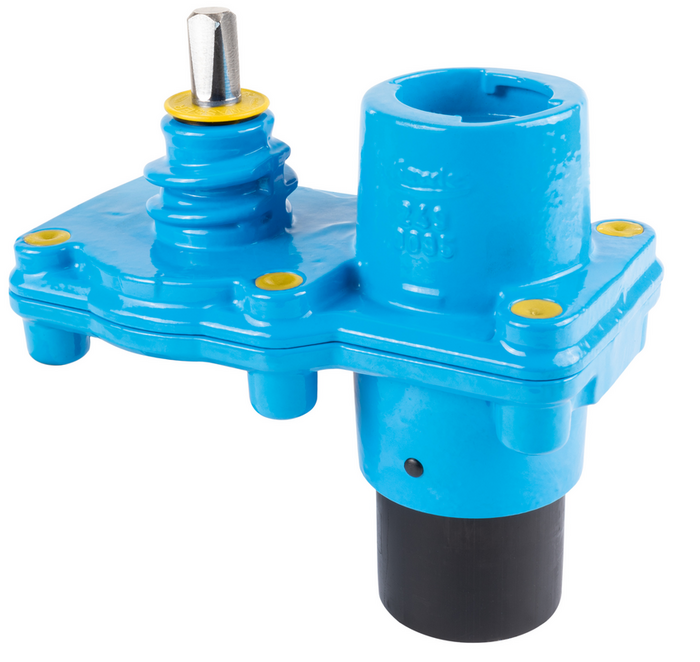

Hawlinger za plin za zavarivanje s vertikalnim ZAK® naglavkom
| Materijal: |
Kućište: GJS-400 Hawle epoksidna praškasta zaštita Vreteno i pogon zaporne pločice: nehrđajući čelik Zaporna pločica: nehrđajući čelik Spojnica za zavarivanje: PE-X Brtve: NBR za plin |
|---|---|
| Max. radni tlak: | Plin: 5 bar |
| Medij | Plin |
Hawlinger s donjim PE-X priključkom je namijenjen za zavarivanje u kombinaciji s +GF+ Typ ELGEF®Plus
Gornji priključak s ZAK naglavkom služi u kombinaciji s fitinzima sa ZAK utičnim krajem za spoj cjevovoda za kućni priključak.
Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.
Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.
|
Kat.br.
|
L |
B |
D |
H |
Promjer bu |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|
|
2293500635
|
195 mm | 125 mm | 63 mm | 193 mm | 36 mm | ZAK 46 | 4,70 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Armature za ubušivanje |
