Kataloški brojevi i cijene kod primjene za plin na upit.
-
Kataloški brojevi i cijene za izvedbu D (Hawlinger 1 1/2" sa brtvenom površinom) na upit
229-02

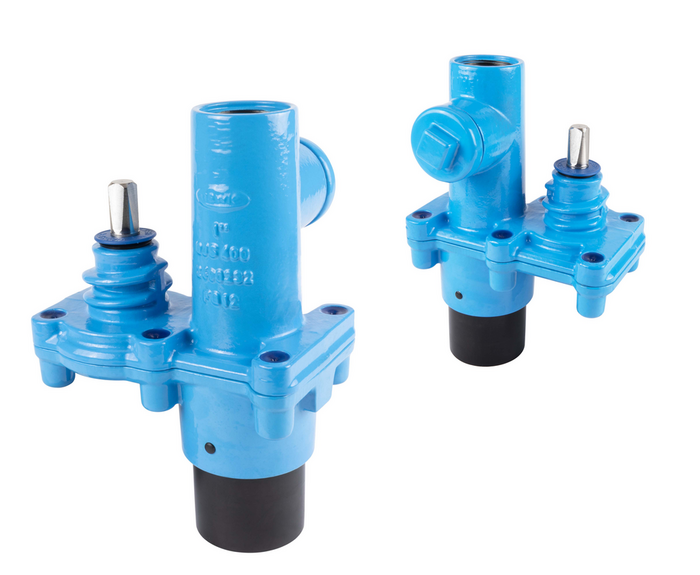

Hawlinger sa PEX priključkom za obujmicu za zavarivanje i vertikalnim unutarnjim navojnim priključkom 90° u odnosu na smjer cjevovoda
| Materijal: |
Kućište: GJS-400 Hawle epoksidna praškasta zaštita Vreteno i pogon zaporne pločice: nehrđajući čelik Zaporna pločica: nehrđajući čelik Spojnica za zavarivanje:PE-X Brtve: EPDM prema KTW-BWGL za pitku vodu odnosno NBR za plin |
|---|---|
| Max. radni tlak: |
Plin: 5 bar Pitka voda: 16 bar |
| Medij | Pitka Voda / Plin |
Hawlinger s donjim PE-X priključkom je namijenjen za zavarivanje u kombinaciji s +GF+ Typ ELGEF®Plus
Gornji priključak s unutarnjim navojem prema DIN ISO 228-1 služi u kombinaciji s fitinzima za spoj cjevovoda za kućni priključak.
Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.
Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.
Pribor: Alat za skošenje ruba cijevi art.br. 5990000063
|
Kat.br.
|
L |
Opis |
B |
D |
H |
Promjer bu |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
2292320630
|
165 mm | 102 mm | 63 mm | 240 mm | 24 mm | IG 1" | 3,20 kg | ||||
|
2292400630
|
165 mm | 102 mm | 63 mm | 240 mm | 24 mm | IG 1 1/4" | 4,30 kg | ||||
|
2292500630
|
195 mm | 125 mm | 63 mm | 240 mm | 36 mm | IG 1 1/2" | 5,75 kg | ||||
|
2400000009
|
Nadoplata za drenažni ispust | 0,00 kg | |||||||||
|
8700000000
|
Nadoplata za vretenasto ubušivanje | 0,00 kg |
|
