227-00G

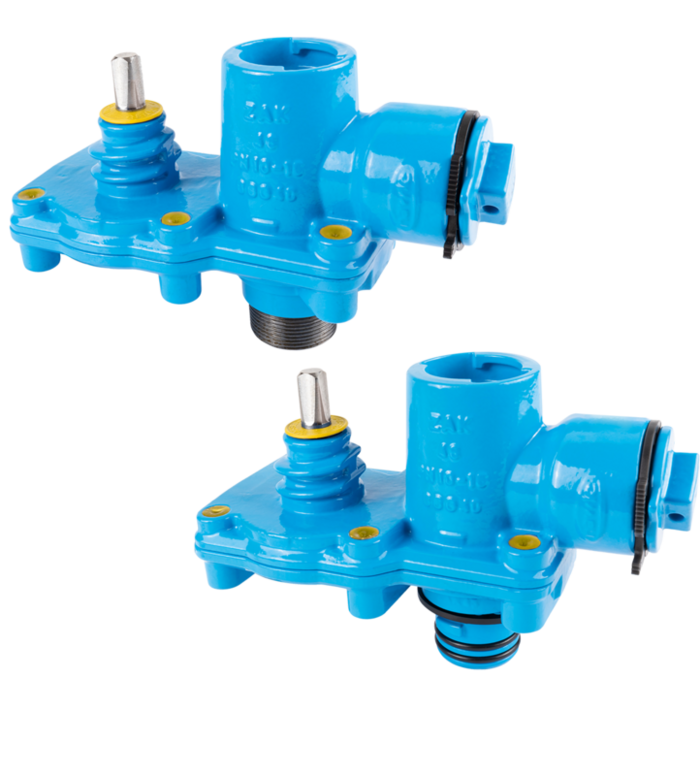

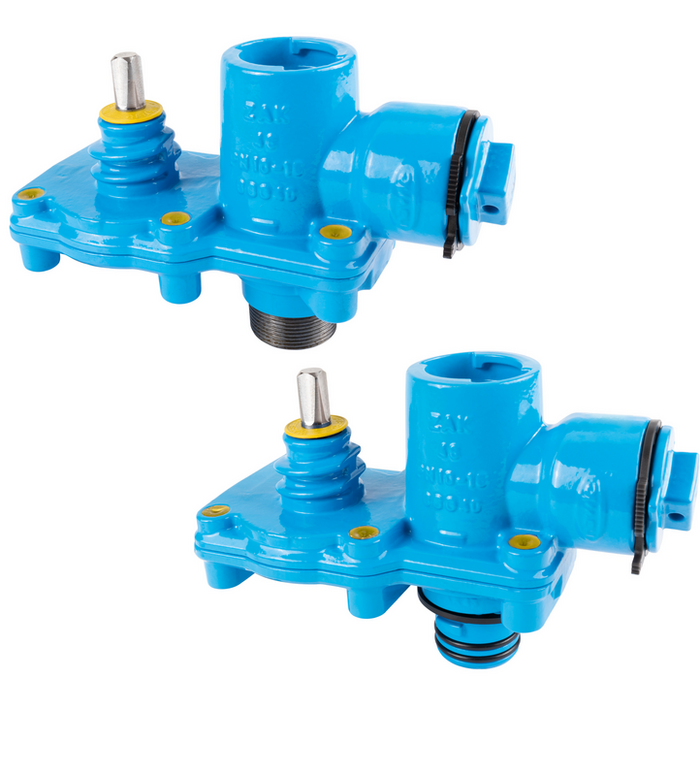

Navojni / utični Hawlinger s horizontalnim ZAK® naglavkom u smjeru cjevovoda
| Materijal: |
Kućište: GJS-400 Hawle epoksidna praškasta zaštita Vreteno i pogon zaporne pločice: nehrđajući čelik Zaporna pločica: nehrđajući čelik Brtve: NBR za plin |
|---|---|
| Max. radni tlak: | Plin: 5 bar |
| Medij | Plin |
Donji priključak s ZAK® utičnim krajem.
Utični Hawlinger s ZAK® utičnim krajem za sistemski spoj s armaturama za ubušivanje s ZAK® naglavkom ( npr. HAKU-obujmica art.br 525 ili univerzalna obujmica art.br. 352-00).
Donji priključak s vanjskim navojem:
Navojni Hawlinger s cilindričnim vanjskim navojem prema DIN EN 10226 za montažu na armature za ubušivanje s cilindričnim unutarnjim navojem prema DIN ISO 228-1 ( npr. HAKU-obujmica art.br 525-01 ili univerzalna obujmica art.br. 352-01).
Gornji izlaz s ZAK® naglavkom služi u kombinaciji s fitingom s ZAK® utičnim krajem za spoj cjevovoda za kućni priključak.
Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.
|
Kat.br.
|
L |
B |
H |
Promjer bu |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|
|
2270500465
|
230 mm | 123 mm | 160 mm | 28 mm | 5,95 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Armature za ubušivanje |
