226-00

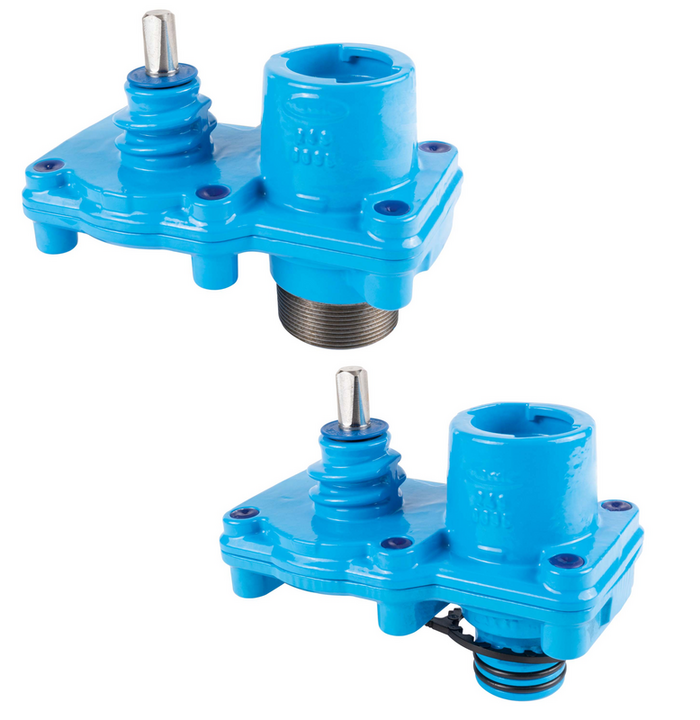

Navojni / utični Hawlinger s vertikalnim ZAK® naglavkom
| Materijal: |
Kućište: GJS-400 Hawle epoksidna praškasta zaštita Vreteno i pogon zaporne pločice: nehrđajući čelik Zaporna pločica: nehrđajući čelik Brtve: EPDM prema KTW-BWGL za pitku vodu |
|---|---|
| Max. radni tlak: | Pitka voda: 16 bar |
| Medij | Pitka Voda |
Donji priključak sa ZAK® utičnim krajem.
Utični Hawlinger sa ZAK® utičnim krajem za sistemski spoj s armaturama za ubušivanje s ZAK® naglavkom ( npr. HAKU-obujmica art.br 525-01 ili univerzalna obujmica art.br. 352-00).
Donji priključak sa vanjskim navojem:
Navojni Hawlinger s cilindričnim vanjskim navojem prema DIN EN 10226 za montažu na armature za ubušivanje s cilindričnim unutarnjim navojem prema DIN ISO 228-1 ( npr. HAKU-obujmica art.br 525-01 ili univerzalna obujmica art.br. 352-01).
Gornji priključak s ZAK® naglavkom služi u kombinaciji s fitingom s ZAK® utičnim krajem za spoj cjevovoda za kućni priključak.
Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.
Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.
|
Kat.br.
|
L |
Opis |
B |
H |
Promjer bu |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|
|
2260320400
|
165 mm | 100 mm | 152 mm | 24 mm | 3,40 kg | ||||
|
2260320630
|
165 mm | 100 mm | 152 mm | 24 mm | 3,70 kg | ||||
|
2260500460
|
195 mm | 125 mm | 158 mm | 28 mm | 5,10 kg | ||||
|
2260500630
|
195 mm | 125 mm | 153 mm | 36 mm | 4,75 kg | ||||
|
2400000009
|
Nadoplata za drenažni ispust | 0,00 kg | |||||||
|
8700000000
|
Nadoplata za vretenasto ubušivanje | 0,00 kg |
|
