Kataloški brojevi i cijene za izvedbu D (Hawlinger 1 1/2" sa brtvenom površinom) na upit
221-01

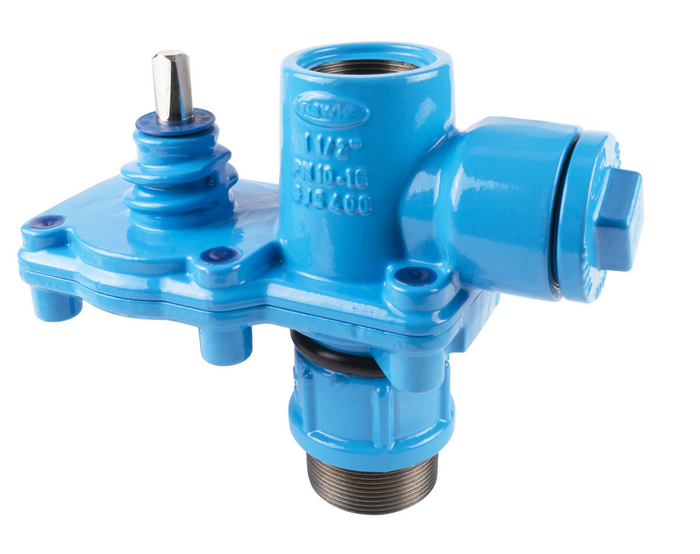

Zakretni Hawlinger s unutarnjim navojem i vanjskim navojem na zakretnom dijelu i horizonzalnim priključkom u smjeru cjevovoda
| Materijal: |
Kućište: GJS-400 Hawle epoksidna praškasta zaštita Vreteno i pogon zaporne pločice: nehrđajući čelik Zaporna pločica: nehrđajući čelik Brtve: EPDM prema KTW-BWGL za pitku vodu odnosno NBR za plin |
|---|---|
| Max. radni tlak: | Pitka voda: 16 bar |
| Medij | Pitka Voda |
Navojni Hawlinger s donjim, koničnim vanjskim navojnim priključkom prema DIN EN 10226 je namijenjen za ugradnju na armature za ubušivanje s cilindričnim unutarnjim navojem prema DIN ISO 228-1 (npr. HAKU obujmicu art.br 525-00 ili na univerzalnu obujmicu art.br 352-01). Donji okretni dio omogućuje okretanje Hawlingera za 360 °.
Gornji priključak s unutarnjim navojem prema DIN ISO 228-1 služi u kombinaciji s fitinzima za spajanje cjevovoda za kućni priključak.
Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.
Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.
|
Kat.br.
|
L |
Opis |
L1 |
B |
H |
H1 |
Promjer bu |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
2211500000
|
225 mm | 82 mm | 125 mm | 190 mm | 135 mm | 28 mm | 6,60 kg | ||||
|
2400000009
|
Nadoplata za drenažni ispust | 0,00 kg | |||||||||
|
8700000000
|
Nadoplata za vretenasto ubušivanje | 0,00 kg |
|
