221-00

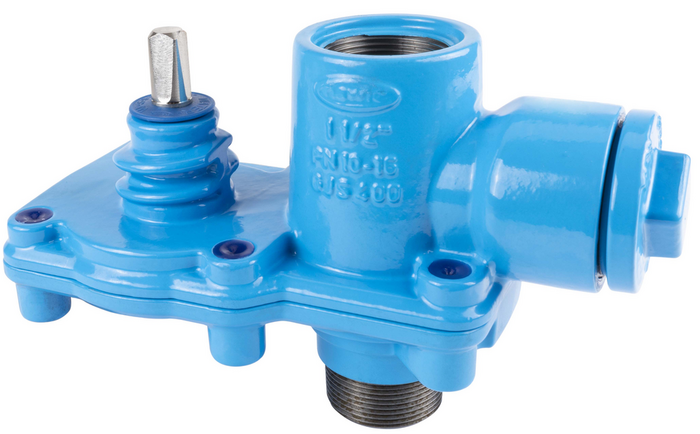

Hawlinger s unutarnjim i vanjskim navojem za PE i PVC cijevi i horizontalnim priključkom u smjeru cjevovoda

Navojni Hawlinger s donjim, koničnim vanjskim navojnim priključkom prema DIN EN 10226 je namijenjen za ugradnju na armature za ubušivanje s cilindričnim unutarnjim navojem prema DIN ISO 228-1 (npr. HAKU obujmicu art.br 525-00 ili na univerzalnu obujmicu art.br 352-01)

Gornji priključak s unutarnjim navojem prema DIN ISO 228-1 služi u kombinaciji s fitinzima za spajanje cjevovoda za kućni priključak.

Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.

Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.

Čitaj dalje reduce
Materijal: Kućište: GJS-400 Hawle epoksidna praškasta zaštita
Vreteno i pogon zaporne pločice: nehrđajući čelik
Zaporna pločica: nehrđajući čelik
Brtve: EPDM prema KTW-BWGL za pitku vodu odnosno NBR za plin
Max. radni tlak: Plin: 5 bar
Pitka voda: 16 bar
Medij Pitka Voda / Plin

Navojni Hawlinger s donjim, koničnim vanjskim navojnim priključkom prema DIN EN 10226 je namijenjen za ugradnju na armature za ubušivanje s cilindričnim unutarnjim navojem prema DIN ISO 228-1 (npr. HAKU obujmicu art.br 525-00 ili na univerzalnu obujmicu art.br 352-01)

Gornji priključak s unutarnjim navojem prema DIN ISO 228-1 služi u kombinaciji s fitinzima za spajanje cjevovoda za kućni priključak.

Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.

Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.

Kontakt osoba
Moj izbor
Kat.br.

L
Opis
L1
B
H
H1
Promjer bu
 Medij Težina A-Text Košarica
2210320400
 195 mm   68 mm 100 mm 135 mm 90 mm 24 mm 3,80 kg
2210400400
 195 mm   68 mm 100 mm 135 mm 90 mm 24 mm 3,80 kg
2210400500
 195 mm   68 mm 100 mm 135 mm 90 mm 24 mm 3,80 kg
2210500000
 225 mm   82 mm 125 mm 135 mm 90 mm 36 mm 5,70 kg
2210510000
 225 mm   82 mm 125 mm 135 mm 90 mm 28 mm 5,70 kg
2400000009
   Nadoplata za drenažni ispust           0,00 kg
8700000000
   Nadoplata za vretenasto ubušivanje           0,00 kg
Moj izbor

Kataloški brojevi i cijene kod primjene za plin na upit.

Kataloški brojevi i cijene za izvedbu D (Hawlinger 1 1/2" sa brtvenom površinom) na upit
