120-00

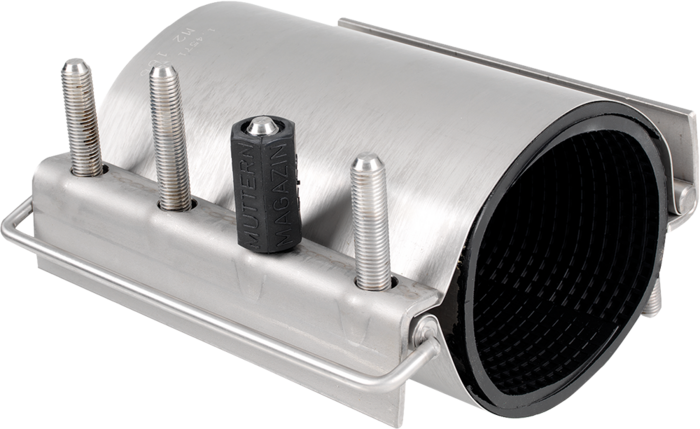

Reparaturna obujmica od nehrđajućeg čelika, dvostruka

Reparaturna obujmica sa samocentrirajućim sistemom za LŽ, čelične, PVC i azbest cementne cijevi.

Prije montaže obujmice površina cijevi mora biti čista. Vijci koji su zavareni na stezni most uz pomoć montažnog stremena omogućuju jednostavo spajanje. Za olakšanu montažu produljen je srednji vijak. Matice se mogu brzo i jednostavno naviti iz gumenog magazina za matice.

POZOR: S reparaturnim obujmicama se ne mogu izvesti spojevi s poteznim osiguranjem.

Max. tlak za vodu (standard):
d 87 - d 186: 16 bar
d 208 - d 430: 10 bar
d 430 - d 471: 6 bar

Čitaj dalje reduce
Materijal: Obujmica: nehrđajući čelik
Vijci / matice: nehrđajući čelik, obloženo molibdenom
Brtva: standardno EPDM (voda)
Medij Pitka Voda / Otpadne Vode

Reparaturna obujmica sa samocentrirajućim sistemom za LŽ, čelične, PVC i azbest cementne cijevi.

Prije montaže obujmice površina cijevi mora biti čista. Vijci koji su zavareni na stezni most uz pomoć montažnog stremena omogućuju jednostavo spajanje. Za olakšanu montažu produljen je srednji vijak. Matice se mogu brzo i jednostavno naviti iz gumenog magazina za matice.

POZOR: S reparaturnim obujmicama se ne mogu izvesti spojevi s poteznim osiguranjem.

Max. tlak za vodu (standard):
d 87 - d 186: 16 bar
d 208 - d 430: 10 bar
d 430 - d 471: 6 bar

Kontakt osoba
Moj izbor
Kat.br.

Max. radni tlak
d
Ugradbena duljina
AC 10
AC 16
Lijevano

PVC
elik
 Medij Težina A-Text Košarica
1208720000
 16 bar 87 - 102 mm 200 mm 80   80 90 80 2,50 kg
1210620000
 16 bar 106 - 124 mm 200 mm   (80) 100 110 100 2,90 kg
1210631500
 16 bar 106 - 124 mm 315 mm   (80) 100 110 100 6,00 kg
1210651000
 16 bar 106 - 124 mm 510 mm   (80) 100 110 100 11,00 kg
1211420000
 16 bar 114 - 132 mm 200 mm 100 (100) 100 125   3,10 kg
1213220000
 16 bar 132 - 152 mm 200 mm (125) (100) 125 140 125 4,60 kg
1213225000
 16 bar 132 - 152 mm 250 mm (125) (100) 125 140 125 5,80 kg
1214220000
 16 bar 142 - 162 mm 200 mm 125 (125) (125) 160   4,90 kg
1214225000
 16 bar 142 - 162 mm 250 mm 125 (125) (125) 160   6,10 kg
1216020000
 16 bar 160 - 180 mm 200 mm (150)   150 160 150 5,00 kg
1216025000
 16 bar 160 - 180 mm 250 mm (150)   150 160 150 6,00 kg
1216031500
 16 bar 160 - 180 mm 315 mm (150)   150 160 150 7,80 kg
1216620000
 16 bar 166 - 186 mm 200 mm (150)   150 180 150 5,20 kg
1220825000
 10 bar 208 - 230 mm 250 mm     200 225 200 6,60 kg
1220831500
 10 bar 208 - 230 mm 315 mm     200 225 200 8,40 kg
1220838000
 10 bar 208 - 230 mm 380 mm     200 225 200 10,10 kg
1221731500
 10 bar 217 - 239 mm 315 mm (200)   200 225 200 8,50 kg
1222031500
 10 bar 220 - 242 mm 315 mm (200)     225   8,50 kg
1223625000
 10 bar 236 - 258 mm 250 mm   (200) 225 250   7,00 kg
1223631500
 10 bar 236 - 258 mm 315 mm   (200) 225 250   8,80 kg
1223638000
 10 bar 236 - 258 mm 380 mm   (200) 225 250   10,50 kg
1226038000
 10 bar 260 - 282 mm 380 mm     250 280   11,00 kg
1227125000
 10 bar 271 - 293 mm 250 mm (250)   250 280 250 7,70 kg
1227131500
 10 bar 271 - 293 mm 315 mm (250)   250 280 250 9,40 kg
1227138000
 10 bar 271 - 293 mm 380 mm (250)   250 280 250 11,10 kg
1228631500
 10 bar 286 - 308 mm 315 mm (250) (250)       9,70 kg
1230625000
 10 bar 306 - 328 mm 250 mm   (250) 300 315 300 8,20 kg
1230631500
 10 bar 306 - 328 mm 315 mm   (250) 300 315 300 10,00 kg
1230638000
 10 bar 306 - 328 mm 380 mm   (250) 300 315 300 11,80 kg
1233038000
 10 bar 330 - 352 mm 380 mm (300)         12,20 kg
1234625000
 10 bar 346 - 368 mm 250 mm   (300)   355 350 8,70 kg
1234638000
 10 bar 346 - 368 mm 380 mm   (300)   355 350 12,50 kg
1236938000
 10 bar 369 - 391 mm 380 mm   (300) 350     13,00 kg
1239031500
 10 bar 390 - 414 mm 315 mm (350)     400 400 11,10 kg
1239038000
 10 bar 390 - 414 mm 380 mm (350)     400 400 13,20 kg
1240625000
 10 bar 406 - 430 mm 250 mm   (350)     400 9,00 kg
1240631500
 10 bar 406 - 430 mm 315 mm   (350)     400 11,10 kg
1240638000
 10 bar 406 - 430 mm 380 mm   (350)     400 13,20 kg
1242531500
 6 bar 425 - 448 mm 315 mm   (350) 400     11,50 kg
1242538000
 6 bar 425 - 448 mm 380 mm   (350) 400     13,70 kg
1244825000
 6 bar 448 - 471 mm 250 mm (400)     450   9,50 kg
1244831500
 6 bar 448 - 471 mm 315 mm (400)     450   11,70 kg
1244838000
 6 bar 448 - 471 mm 380 mm (400)     450   13,90 kg
Moj izbor

Drugi promjeri i ugradbene duljine na upit

() Vrijednosti u zagradama ne pokrivaju cijeli raspon tolerancije navedene cijevi. To se posebno odnosi na vrlo različite promjere AC cijevi.
