- 1)
- Isporučivo i u kutnoj izvedbi, kataloški broj i cijene na upit
017-09

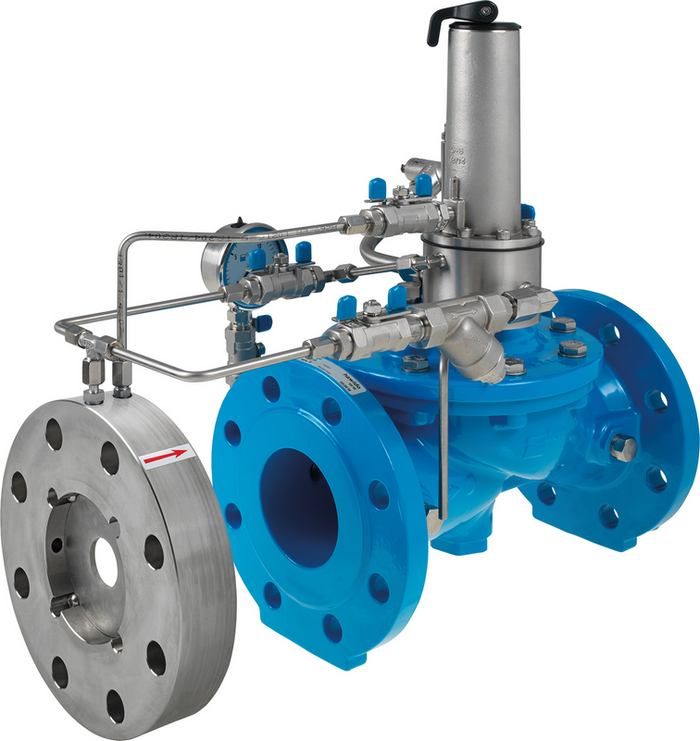

Ventil za osiguranje kod pucanja cijevi, upravljan vlastitim medijem
| Materijal: |
Dijelovi kućišta: nehrđajućeg čelika, Hawle epoksidna praškasta zaštita Upravljački vod: nehrđajući čelik Membrane i brtve: EPDM prema DVGW W 270 Magnetni ventil: nehrđajući čelik |
|---|---|
| Max. radni tlak: | Vidi tablicu |
| Medij | Pitka Voda |
Ventil za osiguranje kod pucanja cijevi, upravljan vlastitim medijem nadzire protok preko mjerne blende diferencijalnog tlaka (8). Kod pucanja cijevi povećava se volumni protok i razlika tlakova u mjernoj blendi (8) raste. Upravljački ventil (5) se uključuje i osnovni ventil se zatvara. Pomoću prigušnog nepovratnog ventila se može podesiti brzina zatvaranja.
Minimalni ulazni tlak: 1 bar ( uzeti u obzir gubitak tlaka na glavnom ventilu i blendi od cca. 0,5 bar)
Predvidjeti područje smirenja toka prije blende (x=5 x DN) kao i između blende i glavnog ventila (y= 3 x DN)
Za dimenzioniranje ventila potrebno navesti sljedeće podatke:
-maksimalno dopušteni protok
-ulazni tlak (P1)
-izlazni tlak (P2)
Sastavni dijelovi:
1:Glavni ventil
2:Kuglasta slavina (A, B, C)
3:Filter
4:Prigušni nepovratni ventil
5:Upravljački ventil
6:Manometar s kuglastom slavinom
7:Optički pokazivač otvorenosti (uz nadoplatu električni pokazivač otvorenosti, graničnik otvorenosti)
8:Mjerna blenda diferencijalnog tlaka
B: DN 40-150: 40 mm
DN 200-300: 44 mm
X: 5 x DN cjevovoda
Y: 3 x DN cjevovoda
|
Kat.br.
|
*) |
DN |
Max. radni tlak |
PN |
L |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|
|
170910010
|
1) | 100 | 16 bar | 10/16 | 350 mm | 40,00 kg | |||
|
170912510
|
125 | 16 bar | 10/16 | 400 mm | 60,00 kg | ||||
|
170915010
|
1) | 150 | 16 bar | 10/16 | 480 mm | 65,00 kg | |||
|
170920010
|
200 | 10 bar | 10 | 600 mm | 118,00 kg | ||||
|
170920020
|
200 | 16 bar | 16 | 600 mm | 118,00 kg | ||||
|
170925010
|
250 | 10 bar | 10 | 730 mm | 254,00 kg | ||||
|
170925020
|
250 | 16 bar | 16 | 730 mm | 254,00 kg | ||||
|
170930010
|
300 | 10 bar | 10 | 850 mm | 358,00 kg | ||||
|
170930020
|
300 | 16 bar | 16 | 850 mm | 358,00 kg |
-
Izvedba za PN25 na upit (do DN 200)
|
