017-07

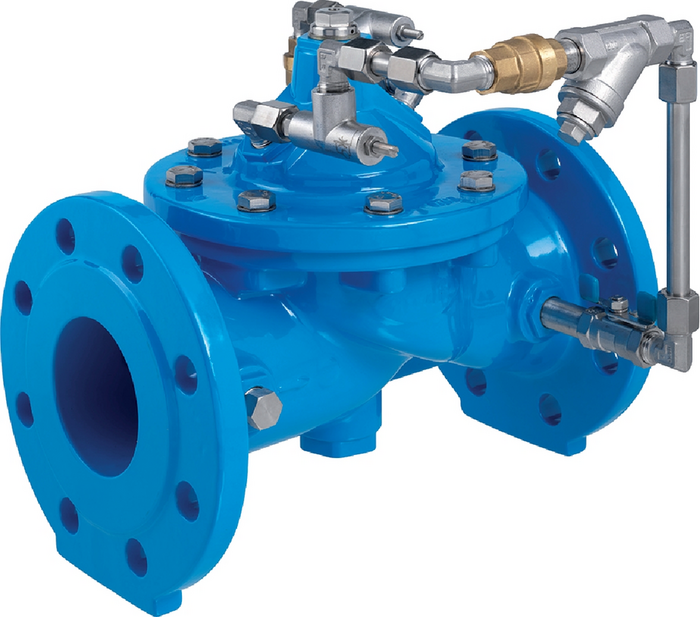

Protupovratni ventil

Protupovratni ventil radi kao protupovratna zaklopka. Brzina otvaranja i zatvaranja može se neovisno jedno o drugom podesiti na prigušnom ventilu (3A) i (3B). Bilo kakav povratni tok će biti zaustavljen, sve dok je ulazni tlak (P1) jednak ili manji od izlaznog tlaka (P2). Hidrauličko zatvaranje garantira potpunu nepropusnost.

Minimalni ulazni tlak: 1 bar

Za dimenzioniranje ventila potrebno navesti sljedeće podatke:
-protok ( prosječni, maksimalni)
-ulazni tlak (P1)
-izlazni tlak (P2)
-dozvoljeni pad tlaka (obično 0,2-0,5 bar)

Sastavni dijelovi:
1: Glavni ventil
2: Kuglasta slavina (A, B)
3: Prigušni nepovratni ventil (A, B)
4: Nepovratni ventil (A, B)
5: Optički pokazivač otvorenosti (uz nadoplatu električni pokazivač otvorenosti, graničnik otvorenosti)
6: Filter

Čitaj dalje reduce
Materijal: Dijelovi kućišta: GJS-400, Hawle epoksidna praškasta zaštita
Upravljački vod: nehrđajući čelik
Membrane i brtve: EPDM prema KTW-BWGL
Magnetni ventil: messinga, nehrđajući čelik
Max. radni tlak: Vidi tablicu
Medij Pitka Voda

Protupovratni ventil radi kao protupovratna zaklopka. Brzina otvaranja i zatvaranja može se neovisno jedno o drugom podesiti na prigušnom ventilu (3A) i (3B). Bilo kakav povratni tok će biti zaustavljen, sve dok je ulazni tlak (P1) jednak ili manji od izlaznog tlaka (P2). Hidrauličko zatvaranje garantira potpunu nepropusnost.

Minimalni ulazni tlak: 1 bar

Za dimenzioniranje ventila potrebno navesti sljedeće podatke:
-protok ( prosječni, maksimalni)
-ulazni tlak (P1)
-izlazni tlak (P2)
-dozvoljeni pad tlaka (obično 0,2-0,5 bar)

Sastavni dijelovi:
1: Glavni ventil
2: Kuglasta slavina (A, B)
3: Prigušni nepovratni ventil (A, B)
4: Nepovratni ventil (A, B)
5: Optički pokazivač otvorenosti (uz nadoplatu električni pokazivač otvorenosti, graničnik otvorenosti)
6: Filter

Kontakt osoba
Moj izbor
Kat.br.
*)
DN
Max. radni tlak
PN
L
 Medij Težina A-Text Košarica
170700400
   IG 1 1/2" 16 bar 10/16 210 mm 10,00 kg
170700410
   IG 2" 16 bar 10/16 210 mm 10,00 kg
170704010
   40 16 bar 10/16 200 mm 18,00 kg
170705010
 1) 50 16 bar 10/16 230 mm 20,00 kg
170706510
   65 16 bar 10/16 290 mm 25,00 kg
170708010
 1) 80 16 bar 10/16 310 mm 32,00 kg
170710010
 1) 100 16 bar 10/16 350 mm 40,00 kg
170712510
   125 16 bar 10/16 400 mm 60,00 kg
170715010
 1) 150 16 bar 10/16 480 mm 65,00 kg
170720010
   200 10 bar 10 600 mm 118,00 kg
170720020
   200 16 bar 16 600 mm 118,00 kg
170725010
   250 10 bar 10 730 mm 254,00 kg
170725020
   250 16 bar 16 730 mm 254,00 kg
170730010
   300 10 bar 10 850 mm 358,00 kg
170730020
   300 16 bar 16 850 mm 358,00 kg
Moj izbor
1)
Isporučivo i u kutnoj izvedbi, kataloški broj i cijene na upit

Izvedba za PN25 na upit (do DN 200)
