- 1)
- Isporučivo i u kutnoj izvedbi, kataloški broj i cijene na upit
017-06

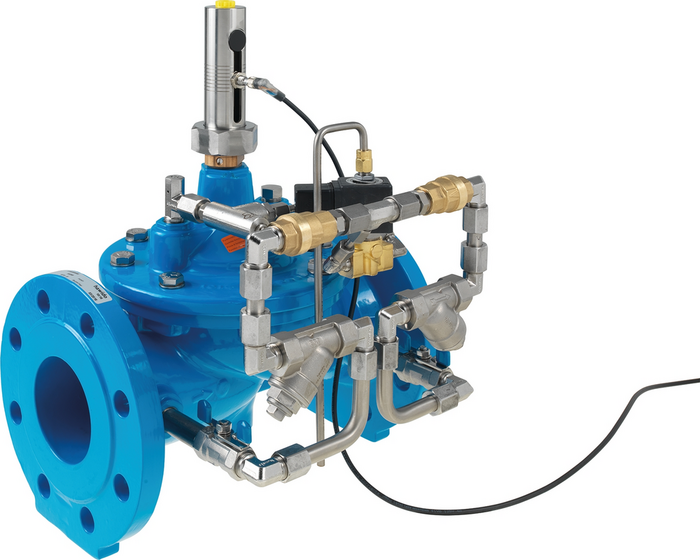

Ventil za zaštitu pumpe
| Materijal: |
Dijelovi kućišta: GJS-400, Hawle epoksidna praškasta zaštita Upravljački vod: nehrđajući čelik Membrane i brtve: EPDM prema KTW-BWGL Magnetni ventil: messinga, nehrđajući čelik |
|---|---|
| Max. radni tlak: | Vidi tablicu |
| Medij | Pitka Voda |
Ventil za zaštitu pumpe se otvara s određenim vremenskim odmakom nakon pokretanja pumpe, nakon što se aktivira elektro-magnetni ventil. Time postupno raste tlak u mreži sve dok pumpa ne postigne svoj radni tlak. Kod zaustavljanja pumpe prvo se isključuje elektro-magnetni ventil, tako da se glavni ventil polako zatvara prije nego što pumpa stane. Kod nestanka struje zatvara se ventil za zaštitu pumpe preko ugrađenog nepovratnog ventila. Elektro upravljanje je potrebno osigurati na licu mjesta.
Primjena:
-izbjegavanje hidrauličkih udara u cjevovodu nakon pumpe
-zaštita pumpe od propterećenja kroz "prazni hod"
Minimalni ulazni tlak: 1 bar
Minimalna razlika tlakova između ulaza i izlaza: 1 bar
Za dimenzioniranje ventila potrebno navesti sljedeće podatke:
-protok maksimalni
-statički predtlak
-tlak koji postiže pumpa
-napon ( 24V/230V)
-vrsta struje (izmjenična / istosmjerna)
Sastavni dijelovi:
1: Glavni ventil
2: Kuglasta slavina (A, B)
3: Filter (A, B)
4: Prigušni nepovratni ventil
5: Elektro-magnetni ventil
6: Nepovratni ventil (A, B)
7: Električni pokazivač otvorenosti( art.br. 11998)
8: Dodatni pribor (opcija)
|
Kat.br.
|
*) |
DN |
Max. radni tlak |
PN |
L |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|
|
170600400
|
IG 1 1/2" | 16 bar | 10/16 | 210 mm | 10,00 kg | ||||
|
170600410
|
IG 2" | 16 bar | 10/16 | 210 mm | 10,00 kg | ||||
|
170604010
|
40 | 16 bar | 10/16 | 200 mm | 18,00 kg | ||||
|
170605010
|
1) | 50 | 16 bar | 10/16 | 230 mm | 20,00 kg | |||
|
170606510
|
65 | 16 bar | 10/16 | 290 mm | 25,00 kg | ||||
|
170608010
|
1) | 80 | 16 bar | 10/16 | 310 mm | 32,00 kg | |||
|
170610010
|
1) | 100 | 16 bar | 10/16 | 350 mm | 40,00 kg | |||
|
170612510
|
125 | 16 bar | 10/16 | 400 mm | 60,00 kg | ||||
|
170615010
|
1) | 150 | 16 bar | 10/16 | 480 mm | 65,00 kg | |||
|
170620010
|
200 | 10 bar | 10 | 600 mm | 118,00 kg | ||||
|
170620020
|
200 | 16 bar | 16 | 600 mm | 118,00 kg | ||||
|
170625010
|
250 | 10 bar | 10 | 730 mm | 254,00 kg | ||||
|
170625020
|
250 | 16 bar | 16 | 730 mm | 254,00 kg | ||||
|
170630010
|
300 | 10 bar | 10 | 850 mm | 358,00 kg | ||||
|
170630020
|
300 | 16 bar | 16 | 850 mm | 358,00 kg |
-
Izvedba za PN25 na upit (do DN 200)
|
