- 1)
- Isporučivo i u kutnoj izvedbi, kataloški broj i cijene na upit
017-03

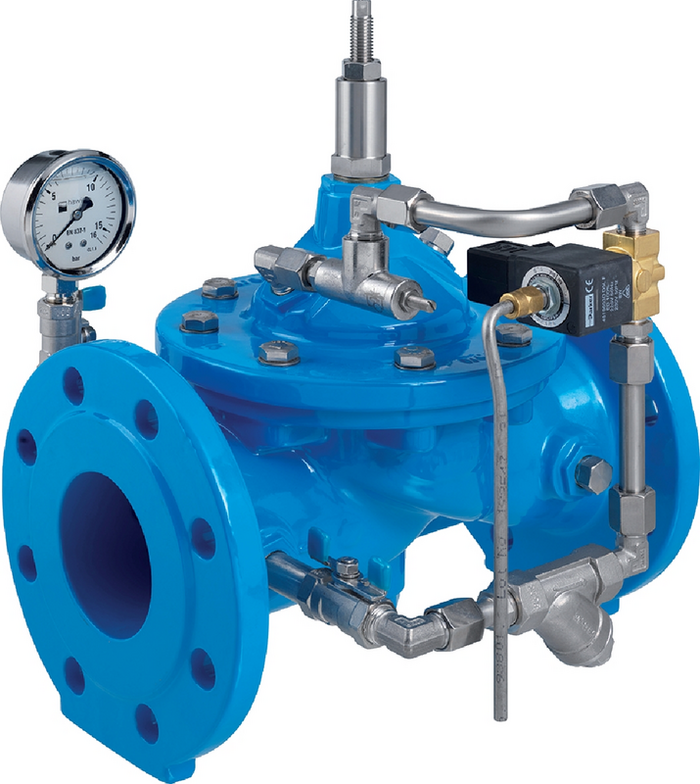

ON/OFF ventil sa elektro upravljanjem- bez napona zatvoren
| Materijal: |
Kućište: GJS-400, Hawle epoksidna praškasta zaštita Upravljački vod: nehrđajući čelik Membrane i brtve: EPDM prema DVGW W 270 Magnetni ventil: bronca, nehrđajući čelik |
|---|---|
| Max. radni tlak: | Vidi tablicu |
| Medij | Pitka Voda |
ON/OFF ventil sa elektro upravljanjem otvara ili zatvara prolaz mediju kroz glavni ventil. Ventil može poslužiti kao alternativa zapornim armaturama sa elektro pogonom ( uzeti u obzir vrijeme zatvaranja)
Preko elektro-magnetnog ventila se regulira punjenje ili pražnjenje upravljačke komore. Glavni ventil se zatvara kad je bez napona i otvara kad je pod naponom. Kako bi se izbjegli tlačni udari potrebno je podesiti brzinu zatvaranja na prigušnom nepovratnom ventilu.
Izvedbe glavnog ventila:
-bez napona zatvoren ( art.br. 1703)
-bez napona otvoren ( art.br. 1704)
Minimalni ulazni tlak: 1 bar
Najmanja razlika između ulaznog i izlaznog tlaka: 1 bar
Za dimenzioniranje ventila potrebno navesti sljedeće podatke:
-maksimalni protok
-ulazni tlak (P1)
-mogući diferencijalni tlak kod povratnog toka (P2)
-električni napon
-vrstu struje (izmjenična / istosmjerna)
-tip ventila: 1704 ili 1703
Sastavni dijelovi:
1: Glavni ventil
2: Kuglasta slavina
3: Filter
4: Prigušni nepovratni ventil
5: Elektromagnetni ventil
6: Manometar s kuglastom slavinom
7: Optički pokazivač otvorenosti (uz nadoplatu graničnik otvorenosti)
|
Kat.br.
|
*) |
DN |
Max. radni tlak |
PN |
L |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|
|
170300400
|
IG 1 1/2" | 16 bar | 10/16 | 210 mm | 9,33 kg | ||||
|
170300410
|
IG 2" | 16 bar | 10/16 | 210 mm | 9,33 kg | ||||
|
170304010
|
40 | 16 bar | 10/16 | 200 mm | 13,33 kg | ||||
|
170305010
|
1) | 50 | 16 bar | 10/16 | 230 mm | 21,33 kg | |||
|
170306510
|
65 | 16 bar | 10/16 | 290 mm | 26,33 kg | ||||
|
170308010
|
1) | 80 | 16 bar | 10/16 | 310 mm | 32,33 kg | |||
|
170310010
|
1) | 100 | 16 bar | 10/16 | 350 mm | 40,33 kg | |||
|
170312510
|
125 | 16 bar | 10/16 | 400 mm | 60,50 kg | ||||
|
170315010
|
1) | 150 | 16 bar | 10/16 | 480 mm | 65,50 kg | |||
|
170320010
|
200 | 10 bar | 10 | 600 mm | 119,50 kg | ||||
|
170320020
|
200 | 16 bar | 16 | 600 mm | 119,50 kg | ||||
|
170325010
|
250 | 10 bar | 10 | 730 mm | 255,50 kg | ||||
|
170325020
|
250 | 16 bar | 16 | 730 mm | 255,50 kg | ||||
|
170330010
|
300 | 10 bar | 10 | 850 mm | 358,50 kg | ||||
|
170330020
|
300 | 16 bar | 16 | 850 mm | 358,50 kg |
-
Izvedba za PN25 na upit (do DN 200)
|
