- 1)
- Isporučivo i u kutnoj izvedbi, kataloški broj i cijene na upit
015-15

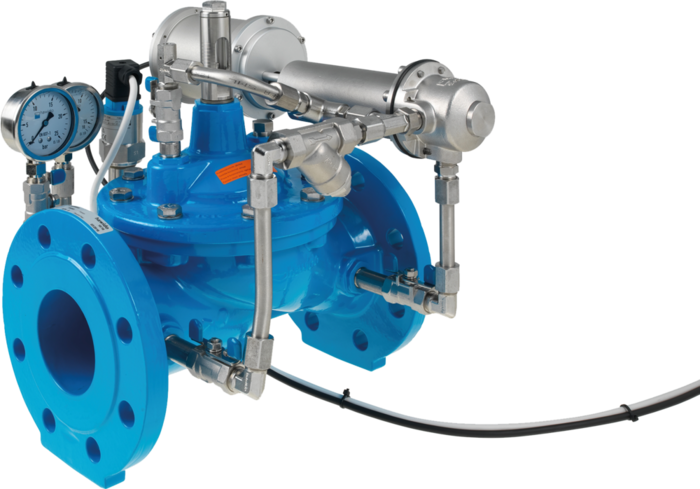

Ventil za smanjenje tlaka s motornim pogonom upravljačkog ventila
| Materijal: |
Kućište ventila i blende: GJS-400, Hawle epoksidna praškasta zaštita Upravljački vod i blenda: nehrđajući čelik Membrane i brtve: EPDM prema KTW-BWGL Upravljački ventil: nehrđajućeg čelika |
|---|---|
| Max. radni tlak: | Vidi tablicu |
| Medij | Pitka Voda |
Ventil za smanjenje tlaka s motornim pogonom upravljačkog ventila smanjuje varijabilni ulazni tlak na konstantni izlazni tlak, neovisno o promjenjivom protoku.
U kombinaciji sa SPS upravljanjem ( nije u opsegu isporuke) i motornim pogonom upravljačkog ventila (6) moguće je npr. podestiti izlazni tlak u ovisnosti o dnevnim oscilacijama (noćna potrošnja,...). Odnos STVARNO/POTREBNO se ostvaruje preko senzora za tlak.
Primjena:
-smanjenje tlaka u opskrbnoj mreži
-opskrba sekundarne mreže
Izlazni tlak podesiv u području od 2-13 bar
Minimalni ulazni tlak: 1 bar
Najmanja razlika između ulaznog i izlaznog tlaka: 1 bar
Za dimenzioniranje ventila potrebno navesti slijedeće podatke:
-protok (minimalni, prosječni, maksimalni)
-ulazni tlak (P1)
-izlazni tlak (P2)
Sastavni dijelovi:
1: Glavni ventil
2: Kuglasta slavina (A, B, C)
3: Filter
4: Blenda
5: Prigušni nepovratni ventil
6: Upravljački ventil sa motornim pogonom
7: Manometar sa kuglastom slavinom (A, B)
8: Električni pokazivač otvorenosti (art.br 11998, mora se naručiti posebno)
9: Senzor tlaka (4-20 mA)
|
Kat.br.
|
*) |
DN |
Max. radni tlak |
PN |
L |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|
|
151505010
|
1) | 50 | 16 bar | 10/16 | 230 mm | 17,50 kg | |||
|
151506510
|
65 | 16 bar | 10/16 | 290 mm | 22,60 kg | ||||
|
151508010
|
1) | 80 | 16 bar | 10/16 | 310 mm | 28,60 kg | |||
|
151510010
|
1) | 100 | 16 bar | 10/16 | 350 mm | 36,60 kg | |||
|
151512510
|
125 | 16 bar | 10/16 | 400 mm | 52,60 kg | ||||
|
151515010
|
1) | 150 | 16 bar | 10/16 | 480 mm | 61,70 kg | |||
|
151520010
|
200 | 10 bar | 10 | 600 mm | 115,70 kg | ||||
|
151520020
|
200 | 16 bar | 16 | 600 mm | 115,70 kg | ||||
|
151525010
|
250 | 10 bar | 10 | 730 mm | 249,00 kg | ||||
|
151525020
|
250 | 16 bar | 16 | 730 mm | 249,00 kg |
-
Izvedba za PN25 na upit (do DN 200)
|
