015-04

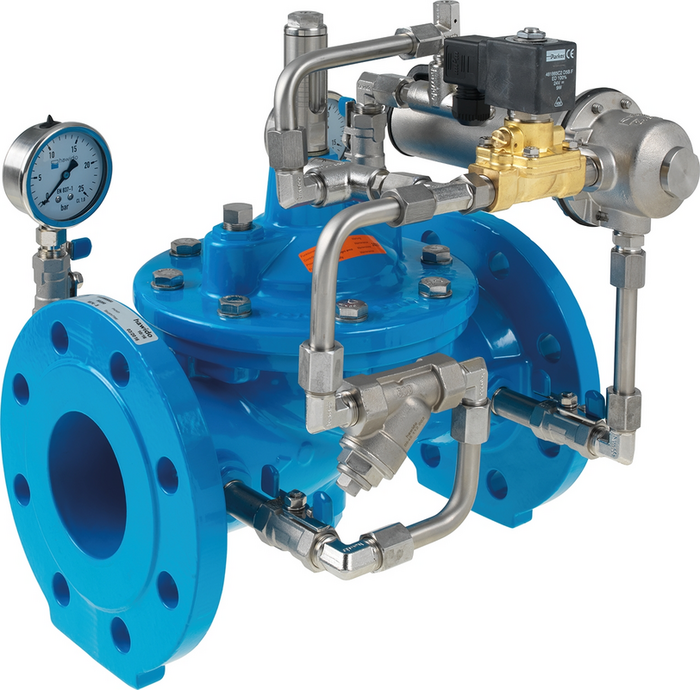

Ventila za smanjenje tlaka sa elektro upravljanjem-bez napona otvoren
| Materijal: |
Kućište: GJS-400, Hawle epoksidna praškasta zaštita Upravljački vod: nehrđajući čelik Membrane i brtve: EPDM prema DVGW W 270 Upravljački ventil: nehrđajućeg čelika Magnetni ventil: nehrđajućeg čelika |
|---|---|
| Max. radni tlak: | Vidi tablicu |
| Medij | Pitka Voda |
Primjena:
-smanjenje tlaka u opskrbnoj mreži
-opskrba sekundarne mreže
-glavni ventil se pokreće pomoću magnetnog ventila
Izlazni tlak podesiv u području od 1-15 bar.
Ventil za smanjenje tlaka smanjuje varijabilni ulazni tlak na konstantni izlazni tlak, neovisno o promjenjivom protoku. Bez napona glavni ventil otvoren.
Minimalni ulazni tlak: 1 bar
Najmanja razlika između ulaznog i izlaznog tlaka: 1 bar
Za dimenzioniranje ventila potrebno navesti slijedeće podatke:
-protok (minimalni, prosječni, maksimalni)
-ulazni tlak (P1)
-izlazni tlak (P2)
-Dostupno napajanje ( npr.24V/230V)
-Vrstu napajanja (izmjenična/istosmjerna)
-Izvedbu ventila ( art.br. 1504-bez napona otvoren ili art.br. 1503-bez napona zatvoren)
Sastavni dijelovi:
1:Glavni ventil
2:Kuglasta slavina (A, B, C)
3:Filter
4:Blenda
5:Prigušni nepovratni ventil
6:Upravljački ventil
7:Manometar sa kuglastom slavinom (A, B)
8:Optički pokazivač otvorenosti (uz nadoplatu električni pokazivač otvorenosti, graničnik otvorenosti)
9:Elektro-magnetni ventil
|
Kat.br.
|
*) |
DN |
Max. radni tlak |
PN |
L |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|
|
150400400
|
IG 1 1/2" | 16 bar | 10/16 | 210 mm | 11,00 kg | ||||
|
150400410
|
IG 2" | 16 bar | 10/16 | 210 mm | 11,00 kg | ||||
|
150404010
|
40 | 16 bar | 10/16 | 200 mm | 13,00 kg | ||||
|
150405010
|
1) | 50 | 16 bar | 10/16 | 230 mm | 17,00 kg | |||
|
150406510
|
65 | 16 bar | 10/16 | 290 mm | 21,00 kg | ||||
|
150408010
|
1) | 80 | 16 bar | 10/16 | 310 mm | 27,00 kg | |||
|
150410010
|
1) | 100 | 16 bar | 10/16 | 350 mm | 35,00 kg | |||
|
150412510
|
125 | 16 bar | 10/16 | 400 mm | 51,00 kg | ||||
|
150415010
|
1) | 150 | 16 bar | 10/16 | 480 mm | 60,00 kg | |||
|
150420010
|
200 | 10 bar | 10 | 600 mm | 114,00 kg | ||||
|
150420020
|
200 | 16 bar | 16 | 600 mm | 114,00 kg | ||||
|
150425010
|
250 | 10 bar | 10 | 730 mm | 247,00 kg | ||||
|
150425020
|
250 | 16 bar | 16 | 730 mm | 247,00 kg | ||||
|
150430010
|
300 | 10 bar | 10 | 850 mm | 358,00 kg | ||||
|
150430020
|
300 | 16 bar | 16 | 850 mm | 358,00 kg |
-
Izvedba za PN25 na upit (do DN 200)
|
Daljnje informacije
|
|---|
| Opće upute za Regulacijski ventili i Hvatači nečistoća |
|
Prospekti
|
|---|
| Katalog proizvoda - Pregled asortimana |
|
Kat.br.
|
Opis proizvoda |
|---|---|
| 013-07 | Ograničavač otvorenosti ventila |
| 019-00 | Hvatač nečistoća s poklopcem sa strane |
| 019-01 | Hvatač nečistoća - standardan |
| 850-00 | Demontažni komad s prirubnicama s poteznim osiguranjem |
