- 1)
- Isporučivo i u kutnoj izvedbi, kataloški broj i cijene na upit
015-00

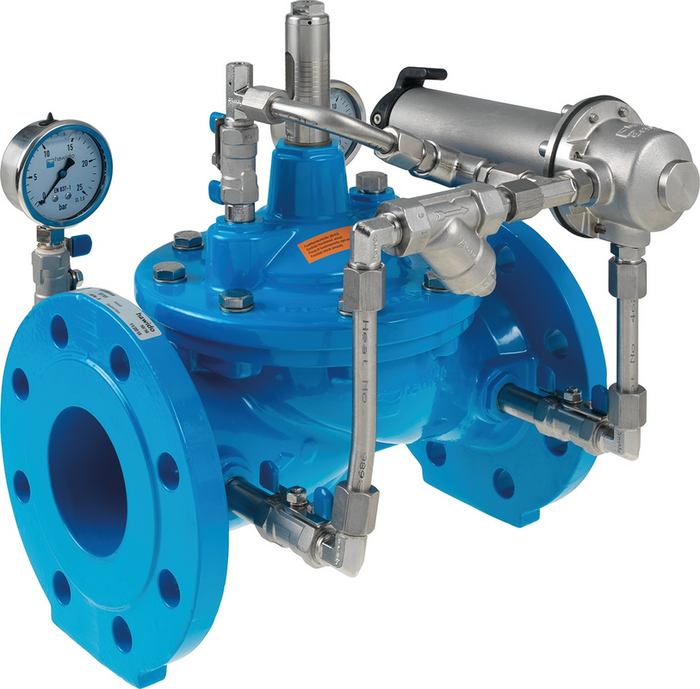

Ventil za smanjenje tlaka
| Materijal: |
Dijelovi kućišta: GJS-400, Hawle epoksidna praškasta zaštita Upravljački vod: nehrđajući čelik Membrane i brtve: EPDM prema KTW-BWGL Upravljački ventil: nehrđajućeg čelika |
|---|---|
| Max. radni tlak: | Vidi tablicu |
| Medij | Pitka Voda |
Ventil za smanjenje tlaka smanjuje varijabilni ulazni tlak na konstantni izlazni tlak, neovisno o promjenjivom protoku.
Primjena:
-smanjenje tlaka u opskrbnoj mreži
-opskrba sekundarne mreže
Izlazni tlak podesiv u području od 1-15 bar.
Minimalni ulazni tlak: 1 bar
Najmanja razlika između ulaznog i izlaznog tlaka: 1 bar
Za dimenzioniranje ventila potrebno navesti sljedeće podatke:
-protok (minimalni, prosječni, maksimalni)
-ulazni tlak (P1)
-izlazni tlak (P2)
Sastavni dijelovi:
1:Glavni ventil
2:Kuglasta slavina (A, B, C)
3:Filter
4:Blenda
5:Prigušni nepovratni ventil
6:Upravljački ventil
7:Manometar s kuglastom slavinom (A, B)
8:Optički pokazivač otvorenosti (uz nadoplatu električni pokazivač otvorenosti, graničnik otvorenosti)
|
Kat.br.
|
*) |
DN |
Max. radni tlak |
PN |
L |
Medij | Težina | A-Text | 3D | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|
|
150000400
|
IG 1 1/2" | 16 bar | 10/16 | 210 mm | 11,00 kg | |||||
|
150000410
|
IG 2" | 16 bar | 10/16 | 210 mm | 11,00 kg | |||||
|
150004010
|
40 | 16 bar | 10/16 | 200 mm | 13,00 kg | |||||
|
150005010
|
1) | 50 | 16 bar | 10/16 | 230 mm | 17,00 kg | ||||
|
150006510
|
65 | 16 bar | 10/16 | 290 mm | 21,00 kg | |||||
|
150008010
|
1) | 80 | 16 bar | 10/16 | 310 mm | 27,00 kg | ||||
|
150010010
|
1) | 100 | 16 bar | 10/16 | 350 mm | 35,00 kg | ||||
|
150012510
|
125 | 16 bar | 10/16 | 400 mm | 51,00 kg | |||||
|
150015010
|
1) | 150 | 16 bar | 10/16 | 480 mm | 60,00 kg | ||||
|
150020010
|
200 | 10 bar | 10 | 600 mm | 114,00 kg | |||||
|
150020020
|
200 | 16 bar | 16 | 600 mm | 114,00 kg | |||||
|
150025010
|
250 | 10 bar | 10 | 730 mm | 247,00 kg | |||||
|
150025020
|
250 | 16 bar | 16 | 730 mm | 247,00 kg | |||||
|
150030010
|
300 | 10 bar | 10 | 850 mm | 358,00 kg | |||||
|
150030020
|
300 | 16 bar | 16 | 850 mm | 358,00 kg |
-
Izvedba za PN25 na upit (do DN 200)
|
