- 1)
-
Isporučivo i u kutnoj izvedbi, kataloški broj i cijene na upit
014-04

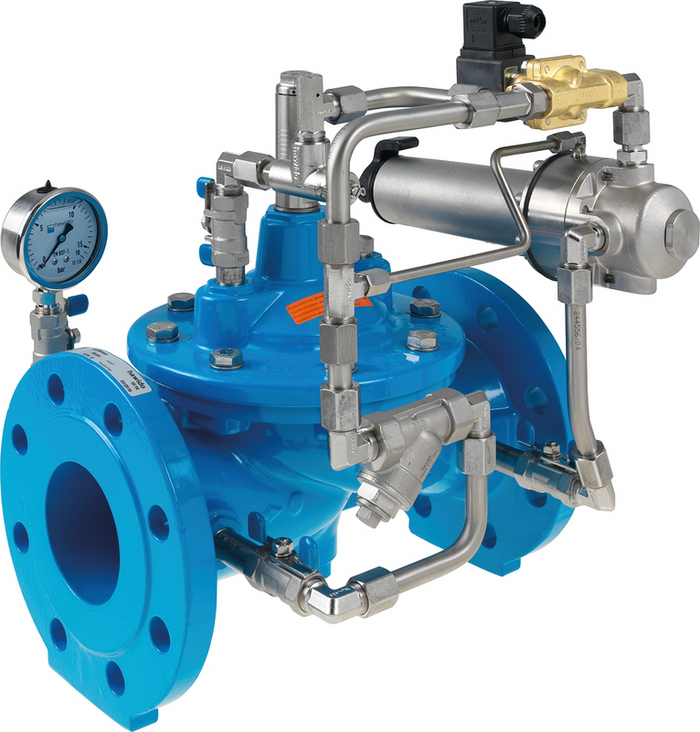

Sigurnosni ventil / ventil za održavanje tlaka sa elektro upravljanjem - bez napona otvoren.
| Materijal: |
Dijelovi kućišta: GJS-400, Hawle epoksidna praškasta zaštita Upravljački vod: nehrđajući čelik Membrane i brtve: EPDM prema KTW-BWGL Upravljački ventil: nehrđajućeg čelika Magnetni ventil: messinga, nehrđajući čelik |
|---|---|
| Max. radni tlak: | Vidi tablicu |
| Medij | Pitka Voda |
Otpuštanje odnosno održavanje tlaka kod sigurnosnog / ventila za održavanje tlaka regulira se nestupnjevito preko upravljačkog ventila u području 1,5 - 12 bar. Preveliki tlak u mreži oslobađa se brzim otvaranjem glavnog ventila. Punjenje i pražnjenje upravljačke komore regulira elektro magnetni ventil. Ventil se otvara kad nema napona, a zatvara se kad je pod naponom. Kako bi se smanjili hidraulički udari, potrebno je na nepovratnom prigušnom ventilom podesiti brzinu zatvaranja glavnog ventila.
Izvedba / postavke glavnog ventila:
- bez napona zatvoren (Art.br. 1403)
- bez napona otvoren (Art.br. 1404)
Primjena:
- Zaštita mreže od prekomjernog povećanja tlaka (sigurnosni ventil)
- Održavanje željenog tlaka u mreži prije ventila (ventil za održavanje tlaka)
Najniži ulazni tlak: 1 bar
Najmanji diferencijalni tlak između ulaznog i izlaznog tlaka: 1 bar
Za dimenzioniranje ventila molimo sljedeće podatke:
- Protok (najviši)
- Ulazni tlak (P1)
- Željeni tlak (P2)
- Mogući diferencijalni tlak kod povratnog toka
- Napon (npr. 24 V / 230 V)
- Vrsta napajanja (izmjenična ili istosmjerna struja)
- Tip 1403 ili 1404
Sastavni elementi:
1. Glavni ventil
2. Kuglasta slavina
3: Filter
4: Blenda
5: Prigušni nepovratni ventil
6: Upravljački ventil
7: Manometar sa kuglastom slavinom
8: Optički pokazivač otvorenosti sa odzračnikom (električni uz nadoplatu)
9: Elektro-magnetni ventil
|
Kat.br.
|
*) |
DN |
Max. radni tlak |
PN |
L |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|
|
140400400
|
IG 1 1/2" | 16 bar | 10/16 | 210 mm | 11,00 kg | ||||
|
140400410
|
IG 2" | 16 bar | 10/16 | 210 mm | 11,00 kg | ||||
|
140404010
|
40 | 16 bar | 10/16 | 200 mm | 13,00 kg | ||||
|
140405010
|
1) | 50 | 16 bar | 10/16 | 230 mm | 16,00 kg | |||
|
140406510
|
65 | 16 bar | 10/16 | 290 mm | 21,00 kg | ||||
|
140408010
|
1) | 80 | 16 bar | 10/16 | 310 mm | 27,00 kg | |||
|
140410010
|
1) | 100 | 16 bar | 10/16 | 350 mm | 35,00 kg | |||
|
140412510
|
125 | 16 bar | 10/16 | 400 mm | 52,00 kg | ||||
|
140415010
|
1) | 150 | 16 bar | 10/16 | 480 mm | 61,00 kg | |||
|
140420010
|
200 | 10 bar | 10 | 600 mm | 114,00 kg | ||||
|
140420020
|
200 | 16 bar | 16 | 600 mm | 114,00 kg | ||||
|
140425010
|
250 | 10 bar | 10 | 730 mm | 250,00 kg | ||||
|
140425020
|
250 | 16 bar | 16 | 730 mm | 250,00 kg | ||||
|
140430010
|
300 | 10 bar | 10 | 850 mm | 359,00 kg | ||||
|
140430020
|
300 | 16 bar | 16 | 850 mm | 359,00 kg |
-
Izvedba za PN25 na upit (do DN 200)
|
