013-09

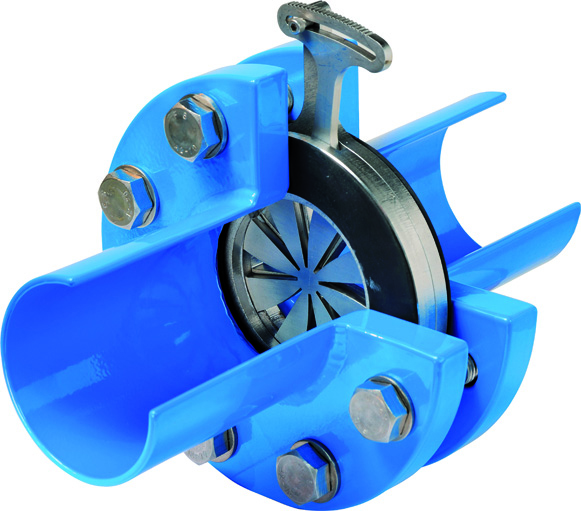

Blenda-podesiva
| Materijal: | nehrđajući čelik |
|---|---|
| Max. radni tlak: | Pitka voda: 16 bar |
| Medij | Pitka Voda |
Podesiva blenda se može upotrijebiti kao statični prigušni element za regulaciju konstantnog protoka ili kao zaštita od kavitacije nakon regulacijskih ventila. Ako se promijeni tlak ili protok, blenda se može regulirati zakretanjem ploče u blendi odnosno otvor za protjecanje medija se može povećati ili smanjiti. Ako se poveća otvor kroz koji prolazi medij tlak pada, a ako se smanji otvor kroz koji prolazi medij tlak rase.
Kod ugradnje blende potrebno je obostrano postaviti brtve i ugraditi je između dvije prirubnice. Pritom je potrebno paziti na smjer ugradnje (smjer strelice na blendi). Prije ugradnje otvorite blendu dokraja.
Upute: max. dozvoljena razlika tlakova 5 bar
Pažnja: Blenda nije namijenjena da bude zaporna armatura, jer se ne zatvara 100%.
|
Kat.br.
|
DN |
PN |
B |
D |
H |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|
|
130000051
|
40 | 10/16 | 18 mm | 90 mm | 103 mm | 0,87 kg | |||
|
130000052
|
50 | 10/16 | 18 mm | 105 mm | 110 mm | 1,15 kg | |||
|
130000053
|
65 | 10/16 | 18 mm | 125 mm | 120 mm | 1,56 kg | |||
|
130000054
|
80 | 10/16 | 18 mm | 140 mm | 128 mm | 1,89 kg | |||
|
130000055
|
100 | 10/16 | 18 mm | 160 mm | 138 mm | 2,34 kg | |||
|
130000056
|
125 | 10/16 | 23 mm | 190 mm | 153 mm | 3,76 kg | |||
|
130000057
|
150 | 10/16 | 23 mm | 210 mm | 178 mm | 4,29 kg | |||
|
130000058
|
200 | 10 | 23 mm | 265 mm | 200 mm | 6,20 kg | |||
|
130000059
|
200 | 16 | 23 mm | 265 mm | 200 mm | 0,00 kg |
|
