013-06

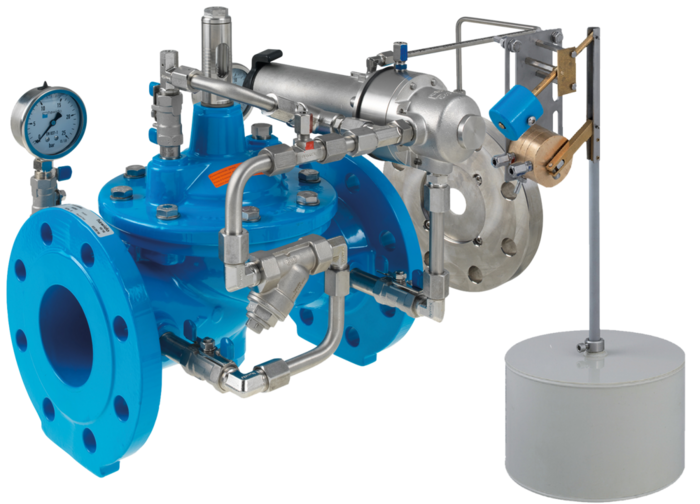

Ventil za ograničavanje količine protoka upravljan plovkom

Ventil za ograničavanje količine protoka ograničava protok medija na unaprijed tvornički namješteni max. protok u spremnik, neovisno o promjenjivom radnom tlaku i uz uzimanje u obzir razine vode u spremniku. Protok je moguće regulirati upravljačkim ventilom do +/- 15%. Kad se dostigne maksimalna razina vode u spremniku ventil se zatvara. Da bi se izbjegli hidraulički udari moguće je namjestiti brzinu zatvaranja ventila pomoću prigušnog ventila. Razlika između maksimalne i maksimalne razine vode je podesiva između 60 i 900 mm pomoću oznaka na cijevi plovka.

Minimalni ulazni tlak: 1 bar (uzeti u obzir gubitak tlaka na blendi -cca. 0,5 bar)

Prilikom ugradnje potrebno je osigurati odstojanje između ventila i blende (x= 5 x DN) i iza blende ( y= 3 x DN).

Za dimenzioniranje ventila potrebno je osigurati sljedeće podatke:
-količinu na koju se ograničava protok
-Ulazni tlak (P1)
-Izlazni tlak (P2)
-Razliku između min. i max. razine spremnika

Sastavni dijelovi:
1: Glavni ventil
2: Kuglasta slavina (A, B, C)
3: Filter
4: Blenda
5: Prigušni nepovratni ventil
6: Upravljački ventil
7: Mjerna blenda diferencijalnog tlaka
8: Optički pokazivač otvorenosti sa odzračnikom (uz nadoplatu električni pokazivač otvorenosti, graničnik otvorenosti)
9: Ventil sa plovkom
10: Plovak
11: Zaštitna cijev za plovak
12: Manometar s kuglastim slavinama (A,B)
B: DN 40-150: 22 mm
DN 200-250: 27 mm
DN 300: 29 mm
X: 5 x DN cjevovoda
Y: 3 x DN cjevovoda

Materijal: Kućište i poklopac: nehrđajućeg čelika, Hawle epoksidna praškasta zaštita
Upravljački vod i blenda: nehrđajući čelik
Membrane i brtve: EPDM prema KTW-BWGL
Upravljački ventil: nehrđajući čelik
Max. radni tlak: Vidi tablicu
Medij Pitka Voda
