- 1)
-
Isporučivo i u kutnoj izvedbi, kataloški broj i cijene na upit
013-02

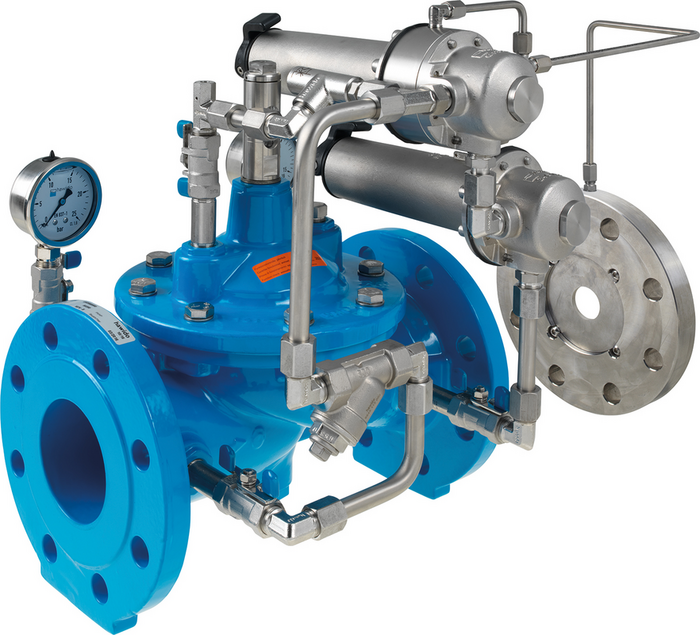

Ventil za ograničavanje količine protoka sa redukcijom tlaka
| Materijal: |
Kućište i poklopac: nehrđajućeg čelika, Hawle epoksidna praškasta zaštita Upravljački vod i blenda: nehrđajući čelik Membrane i brtve: EPDM prema KTW-BWGL Upravljački ventil: od nehrđajućeg čelika |
|---|---|
| Max. radni tlak: | Vidi tablicu |
| Medij | Pitka Voda |
Ventil za ograničavanje količine protoka ograničava protok medija na unaprijed tvornički namješteni max. protok iz zone višeg tlaka u zonu nižeg tlaka, neovisno o promjenjivom radnom tlaku. Tvornički namješteni maksimalni protok je moguće regulirati upravljačkim ventilom do +/- 15%. Dodatno ventil reducira varijabilni ulazni tlak na konstantni izlazni tlak.
Minimalni ulazni tlak: 1 bar (uzeti u obzir gubitak tlaka na blendi -cca. 0,5 bar)
Prilikom ugradnje potrebno je osigurati odstojanje između ventila i blende (x= 5 x DN) i iza blende ( y= 3 x DN).
Za dimenzioniranje ventila potrebno je osigurati sljedeće podatke:
-količinu na koju se ograničava protok
-Ulazni tlak (P1)
-Izlazni tlak (P2)
Sastavni dijelovi:
1: Glavni ventil
2: Kuglasta slavina (A, B, C)
3: Filter
4: Blenda
5: Prigušni nepovratni ventil
6: Upravljački ventil
7: Mjerna blenda diferencijalnog tlaka
8: Optički pokazivač otvorenosti (uz nadoplatu električni pokazivač otvorenosti, graničnik otvorenosti)
9: Upravljački ventil za smanjenje tlaka
10: Manometar s kuglastom slavinom (A, B)
B: DN 40-150: 22 mm
DN 200-250: 27 mm
DN 300: 29 mm
X: 5 x DN cjevovoda
Y: 3 x DN cjevovoda
|
Kat.br.
|
*) |
DN |
Max. radni tlak |
PN |
L |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|
|
130200400
|
IG 1 1/2" | 16 bar | 10/16 | 210 mm | 11,00 kg | ||||
|
130200410
|
IG 2" | 16 bar | 10/16 | 210 mm | 11,00 kg | ||||
|
130204010
|
40 | 16 bar | 10/16 | 200 mm | 13,00 kg | ||||
|
130205010
|
1) | 50 | 16 bar | 10/16 | 230 mm | 16,00 kg | |||
|
130206510
|
65 | 16 bar | 10/16 | 290 mm | 21,00 kg | ||||
|
130208010
|
1) | 80 | 16 bar | 10/16 | 310 mm | 27,00 kg | |||
|
130210010
|
1) | 100 | 16 bar | 10/16 | 350 mm | 35,00 kg | |||
|
130212510
|
125 | 16 bar | 10/16 | 400 mm | 52,00 kg | ||||
|
130215010
|
1) | 150 | 16 bar | 10/16 | 480 mm | 61,00 kg | |||
|
130220010
|
1) | 200 | 10 bar | 10 | 600 mm | 115,00 kg | |||
|
130220020
|
200 | 16 bar | 16 | 600 mm | 115,00 kg | ||||
|
130225010
|
250 | 10 bar | 10 | 730 mm | 247,00 kg | ||||
|
130225020
|
250 | 16 bar | 16 | 730 mm | 247,00 kg | ||||
|
130230010
|
300 | 10 bar | 10 | 850 mm | 358,00 kg | ||||
|
130230020
|
300 | 16 bar | 16 | 850 mm | 358,00 kg |
-
Izvedba za PN25 na upit (do DN 200)
|
